Замена тормозных колодок заднего колеса
Шасси. Тормозная система. Форд Эскорт 3

Главная > Escort > Эскорт 3 > Шасси > Тормозная система > Замена тормозных колодок заднего колеса
            0

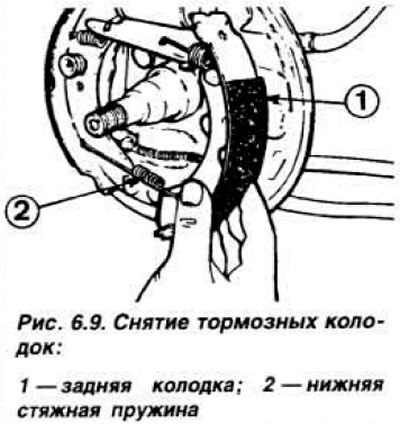

Поднять заднюю часть автомобиля на подставки и снять колесо с нужной стороны. Убедиться в том, что стояночный тормоз не затянут. Снять колпак ступицы, вынуть шплинт, отвернуть стопорную шайбу и гайку ступицы (рис. 4.12). Снять шайбу. наружный подшипник ступицы и стянуть с цапфы тормозной барабан-ступицу. Снять прижимное устройство 10 (рис. 6.2) передней колодки, повернуть ее вверх и наружу и снять с опоры тормозного щита. Снять переднюю колодку и стяжные пружины.

Снять прижимное устройство задней колодки и снять ее с опоры тормозного щита. Отсоединить трос стояночного тормоза от задней колодки. Отсоединить разжимную планку от задней колодки. Установить пружину 13 и разжимную планку 7 на заднюю колодку.

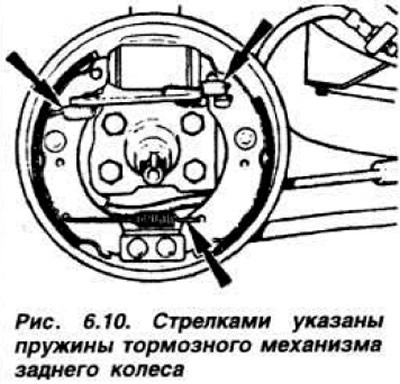

Подсобранную колодку установить на опору тормозного щита, присоединив трос стояночного тормоза. Установить нижнюю стяжную пружину и обе пружины рычага автоматической регулировки зазора. Установить переднюю колодку, заводя ее перпендикулярно тормозному щиту. Установить прижимные устройства колодок. Установить на цапфу тормозной барабан-ступицу, как описано в разделе 4 «Ходовая часть».
