Снятие и установка тормозного механизма переднего колеса
Шасси. Тормозная система. Форд Эскорт 3

Главная > Escort > Эскорт 3 > Шасси > Тормозная система > Снятие и установка тормозного механизма переднего колеса
            0


Поднять переднюю часть автомобиля на подставки и снять колесо с нужной стороны. Отвернуть штуцер и отсоединить гибкий шланг от колесного цилиндра. Заглушить отверстие шланга. Разъединить разъем датчика износа тормозных накладок. Отвернуть болты крепления и снять направляющую в сборе с суппортом и цилиндром. Установку тормозного механизма выполнять в порядке, обратном снятию. После установки прокачать гидропривод для удаления из него воздуха.

Снятие и установка тормозного диска


Поднять переднюю часть автомобиля на подставки и снять колесо с нужной стороны. Снять тормозной механизм в сборе. Отвернуть винты крепления тормозного диска и снять его. Установку тормозного диска выполнять в порядке, обратном снятию.

Проверка биения тормозного диска


Снять колесо и завернуть болты его крепления в отверстия диска, установив под них распорные втулки длиной 19 мм. Убедиться в том, что люфт в подшипниках ступицы не повлияет на результаты данной проверки. Подвести ножку стрелочного индикатора к рабочей поверхности диска и проверить его осевое биение, которое не должно превышать 0,15 мм.

Разборка и сборка колесного цилиндра

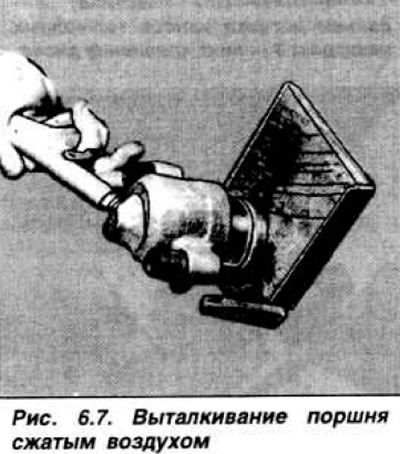

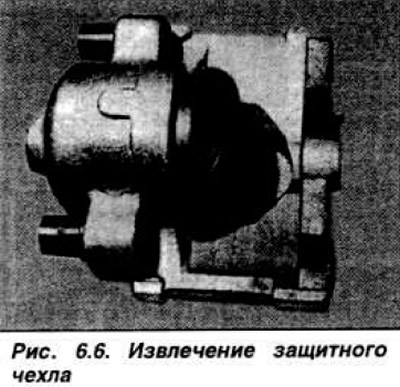

Снять суппорт, извлечь защитный чехол (рис. 6.6) и с помощью сжатого воздуха вытолкнуть поршень, установив под него деревянную накладку (рис. 6.7).

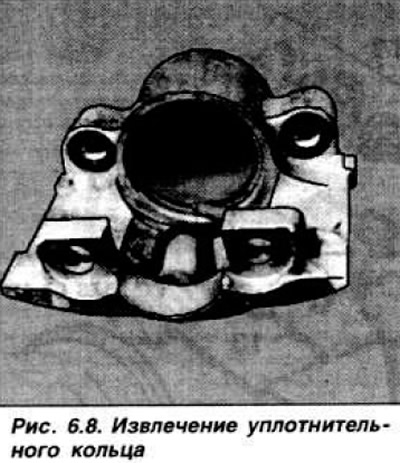

Извлечь из цилиндра уплотнительное кольцо (рис. 6.8).



Тщательно очистить все детали, установить новое уплотнительное кольцо в канавку цилиндра, смазав его тормозной жидкостью. Установить защитный чехол. смазать тормозной жидкостью и установить поршень.
