Премахване и монтиране на външната дръжка на вратата и ключалката на вратата

Оттегляне

Изключете заземяващия проводник (-) от батерията.

Внимание! В резултат на това данните в електронните устройства за съхранение, като например памет за грешки на двигателя или радиокод, се изтриват. Моля, прочетете внимателно "Премахване и поставяне на батерията", преди да изключите батерията.

Отстранете тапицерията на вратата.

Издърпайте защитното фолио в областта на външната дръжка на вратата.

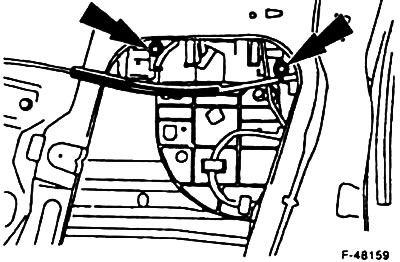

Развийте двата болта за закрепване на декоративната ниша на външната дръжка на вратата и отстранете декоративната ниша.

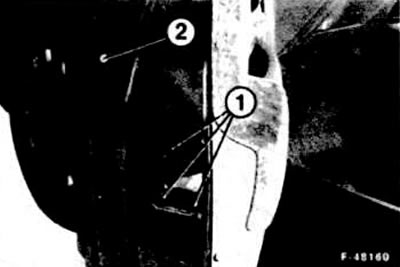

Развийте винтовете с кръстовидни процепи -1- на ключалката на вратата.

Развийте винта -2- за закрепване на защитата на външната дръжка на вратата.

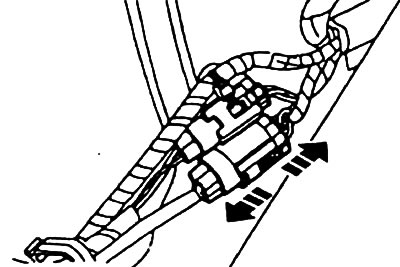

Разкачете многоконтактните връзки на централното заключване и оборудването против кражба.

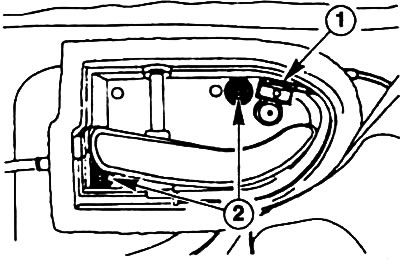

Ако има, премахнете осветлението -1- на външната дръжка.

Развийте два болта -2- и свалете лоста на вътрешното задвижване.

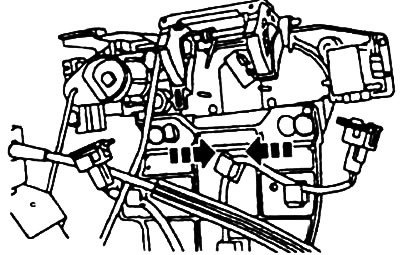

Изключете многощифтовия щепсел на централната ключалка от ключалката. Ако има такъв, изключете многощифтовия конектор на сензора за защита на дръжката на вратата и многощифтовия конектор на сензора за положение на заключващия цилиндър.

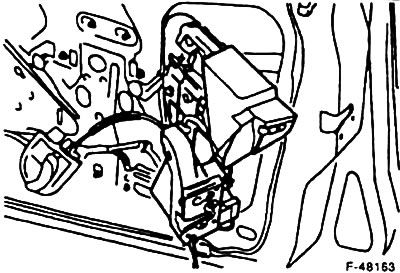

Отстранете дръжката с ключалката от отвора на вратата.



Изключете дръжката на вратата от ключалката, за да направите това, натиснете гумения блок навътре и издърпайте дръжката.




Завъртете дръжката на вратата на 90°, издърпайте двата свързващи пръта и свалете дръжката.

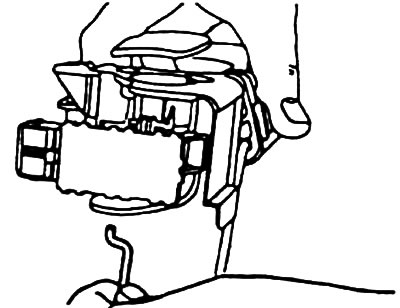

Ако има такъв, отстранете сензора за аларма и сензора за положение на заключващия цилиндър от ключалката.

Инсталиране

Ако има такива, монтирайте сензора за аларма и сензора за положение на заключващия цилиндър на ключалката и ги заключете.

Прикрепете два свързващи пръта и монтирайте дръжката на вратата върху ключалката.

Монтирайте комплекта дръжка/заключване на вратата на вратата.

Свържете многощифтовия щепсел на централното заключване. Ако е наличен, свържете многощифтовия конектор на сензора за аларма на предпазителя на дръжката на вратата и многощифтовия конектор на сензора за позиция на заключващия цилиндър на ключалката на вратата.

Затегнете модула дръжка/заключване на вратата, като същевременно затегнете трите винта на ключалката на вратата с въртящ момент от 10 Nm.

Поставете вътрешния заключващ лост и го закрепете с два винта.

Ако е оборудвано, монтирайте осветление на дръжката на вратата.

Свържете многоконтактните връзки на централното заключване и оборудването против кражба.


Поставете декоративната ниша на външната дръжка на вратата и я закрепете с болтове.

Залепете защитното фолио.

Монтирайте тапицерията на вратата.

Свържете заземяващия проводник (-) към клемата на батерията.

Настройте часа на часовника.

Задайте кода против кражба на радиото.
