Премахване и инсталиране на компоненти на отоплителни/вентилационни системи

Мотор на нагревателя

Оттегляне

1. Изключете отрицателния кабел на акумулатора (глава 5, параграф 1).

2. Освободете четирите скоби (като ги издърпате), закрепващи горния тапицерски панел на пространството за краката на пътника. След това премахнете този панел.

3. Изключете конектора на кабелите на двигателя.

4. Леко повдигнете застопоряващото ухо на двигателя, завъртете двигателя обратно на часовниковата стрелка (както се гледа отдолу) - приблизително 30°, и след това издърпайте модула.

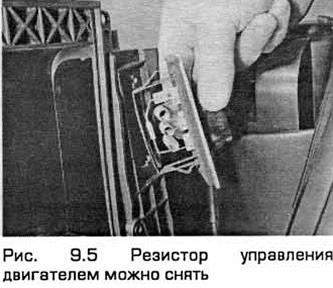

5. Резисторът за управление на мотора може да бъде отстранен чрез поставяне на тънка отвертка в слота на единия от краищата. Натиснете отвертката около 5 mm срещу силата на пружината и отстранете резистора (вижте Фиг. 9.5).

Инсталиране

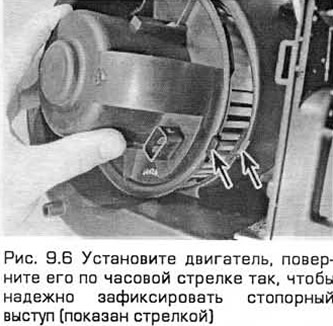

6. Монтаж - по ред, обратен на демонтаж. Монтирайте двигателя, завъртете го по посока на часовниковата стрелка, така че заключващият ухо да е надеждно фиксиран (вижте Фиг. 9.6).

Топлообменник

Оттегляне

7. Изключете отрицателния кабел на акумулатора (глава 5 параграф 1).


8. Задействайте ръчната спирачка. Повдигнете предния край и го поставете върху стойки. Изпразнете охладителната система (глава 1).

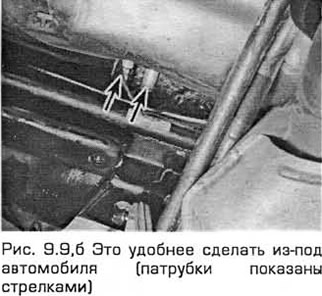

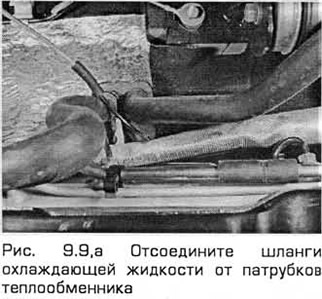

9. Изключете маркучите на охлаждащата течност от дюзите на топлообменника, стърчащи от преградата на двигателното отделение (вижте фиг. 9.9, a, b).



10. Работейки вътре в отделението за пътници, отстранете облицовъчните панели от всяка зона за крака само в зоната пред централната конзола. Всеки от тези панели е закрепен с два винта. Централната конзола може да се свали, за да се осигури допълнително пространство (Глава 11).

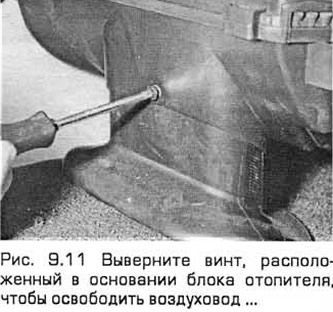

11. Отстранете винта, разположен в основата на нагревателния блок, за да освободите въздуховода (вижте Фиг. 9.11).

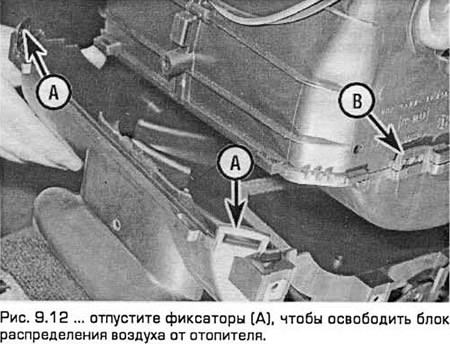

12. Отстранете трите винта с шлицова глава (T20), закрепващи разпределителя на въздуха към долния капак на нагревателя. След това освободете ключалките. От всяка страна има по една пластмасова скоба, но освен тях могат да се монтират метални скоби. Натиснете въздуховода, за да го приберете и издърпайте разпределителя на въздуха (вижте фиг. 9.12).

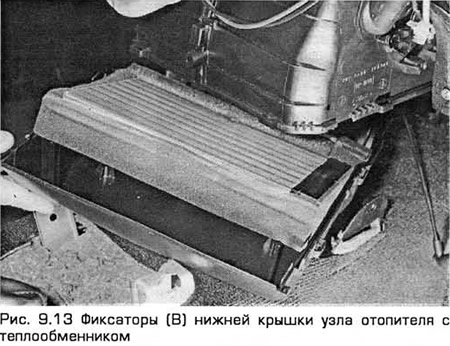

13. Освободете щипките - по една пластмаса от всяка страна. (В допълнение към тях можете да намерите метални скоби.) След това издърпайте долния капак на модула на нагревателя заедно с топлообменника (вижте Фиг. 9.13).

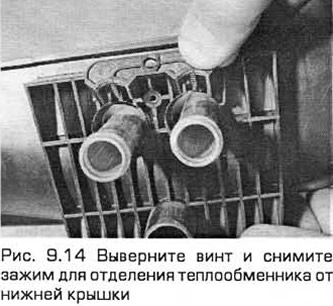

14. Отстранете винта и отстранете скобата, за да отделите топлообменника от долния капак (вижте Фиг. 9.14).

Инсталиране

15. Монтаж - по ред, обратен на демонтаж. Може да се нуждаете от допълнителни метални скоби, за да закрепите долния капак на нагревателя и разпределителя на въздуха. Уверете се. че въздуховодът излиза надолу от въздухоразпределителя и се закрепва с винт.


16. Напълнете охладителната система със смес от антифриз и вода (глава 1). Стартирайте двигателя и след като се загрее до нормална работна температура (когато горният маркуч на радиатора се нагорещи), проверете отново нивото на охлаждащата течност и долейте системата, ако е необходимо. След това проверете за течове. Контролирайте работата на нагревателя.

Дефлектор от страната на водача и централен дефлектор

18. Тези дефлектори се отстраняват заедно с облицовката на предния панел (глава 12).

Дефлектор от страната на пътника на предната седалка

19. Отстранете жабката (глава 11).

20. Отстранете дефлектора от края на панела с отвертка, като поставите уплътнение между жилото му и панела.

21. Изключете въздуховода от дефлектора през отвора на жабката и извадете дефлектора.

22. Монтаж - по реда, обратен на демонтажа.
