Смяна на кабелите за управление на трансмисията

Ще ви трябва ключът "за 10".

1. Отстранете връзката на лоста за управление на трансмисията (вижте "Премахване и монтиране на връзката на лоста за управление на трансмисията").

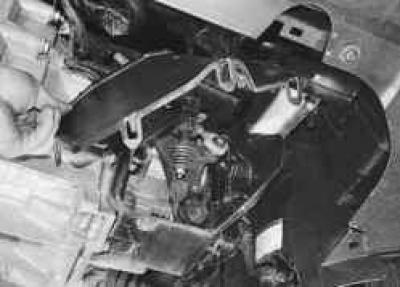

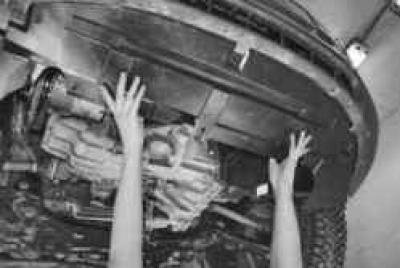

2. Свалете калника на двигателя (вижте Премахване и монтиране на калника на двигателя).

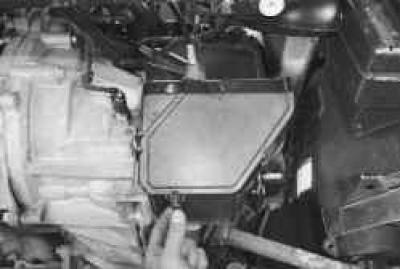

3. Развийте седемте ключалки на капака на корпуса на механизма за превключване на скоростите ...



4. ... и свалете капака.

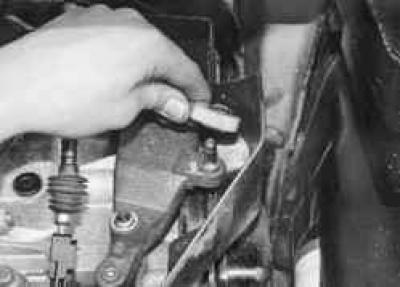

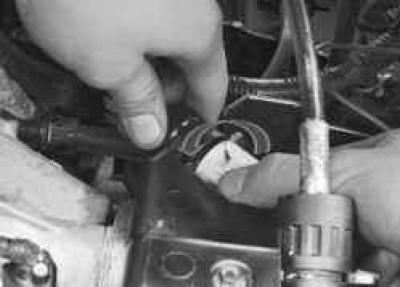

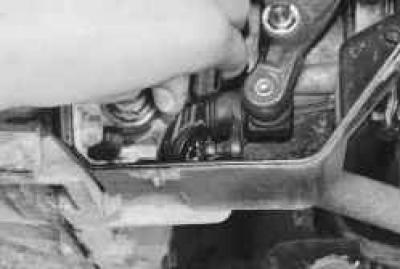

5. Натиснете бутона за заключване на кабела на селектора на предавките ...



6. ... и откачете кабела от скоростния лост.

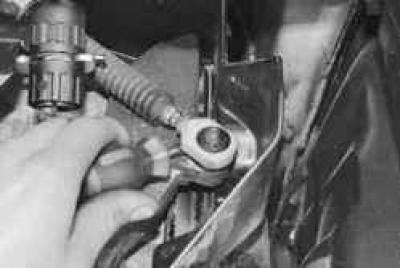

7. Издърпайте върха на кабела за превключване с отвертка ...



8. ... и откачете кабела от скоростния лост.

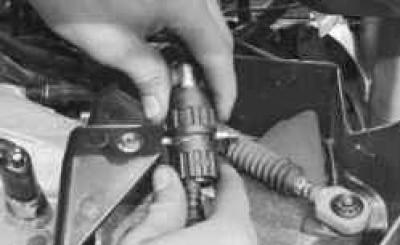

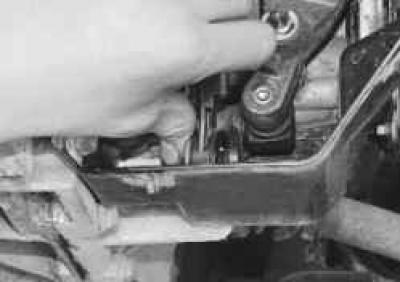

9. Завъртете фиксатора на обвивката на кабела за превключване обратно на часовниковата стрелка...

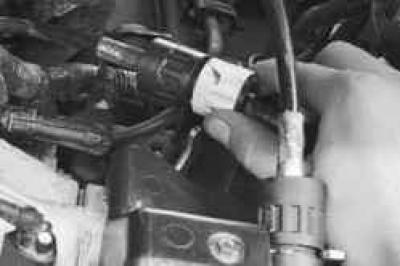

10. ... и отстранете ограничителя на корпуса от скобата на скоростната кутия.



11. По същия начин изключете кабела за избор на предавка от скобата на скоростната кутия.

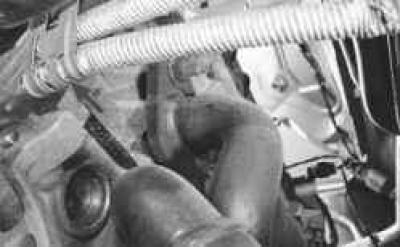

12. Изключете кабелите отпред ...

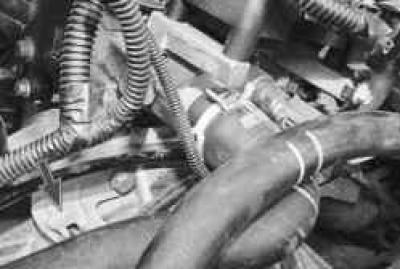

13. ... и задни скоби на корпуса на съединителя.



14. Отстранете предния термичен щит (вижте "Премахване и инсталиране на термични щитове").



15. Изключете кабелите от рамото на основата на тялото.

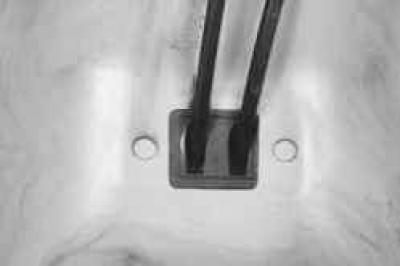

ЗАБЕЛЕЖКА: След отстраняване на предния термичен екран се отваря достъп до гумено уплътнения отвор в подовия тунел, през който се прекарват кабелите в купето.

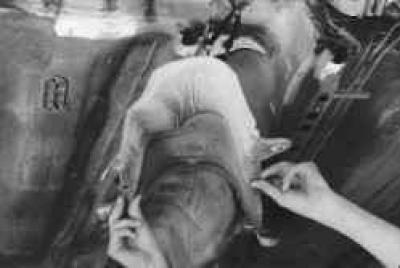

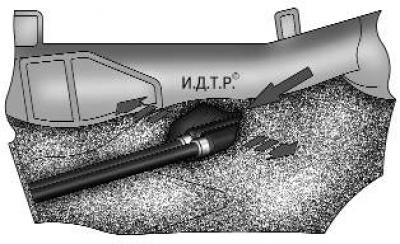

Ориз. 6.6. Прорязване на звукоизолиращата подложка на подовия тунел, за да получите достъп до монтажа на уплътнението на кабела за управление на трансмисията

16. За да получите достъп до закрепването на кабелното уплътнение (то е прикрепено към основата на каросерията от вътрешната страна на отделението за пътници), изрежете звукоизолиращата тапицерия на подовия тунел (фиг. 6.6) и разтворете краищата му към страни.

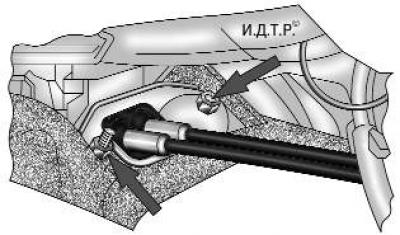

Ориз. 6.7. Закрепване на уплътнител на кабели за управление на трансмисия

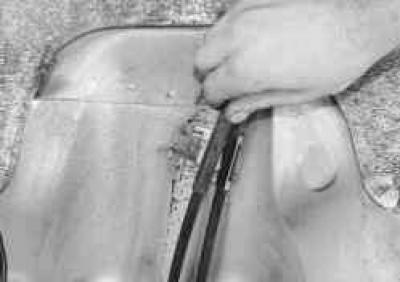

17. Развийте двете гайки (показани със стрелки на фиг. 6.7), закрепващи уплътнението на кабела, и извадете кабелите в купето, като извадите върховете им един по един през отвора в подовия тунел.

18. Инсталирайте кабелите за управление на трансмисията и всички свалени части в реда, обратен на демонтирането.

19. Регулирайте изпълнителния механизъм за управление на трансмисията (вижте "Регулиране на изпълнителния механизъм за управление на трансмисията").
