Смяна на помпата на кормилното управление

Помпата на кормилното управление е монтирана на двигателя от лявата страна и се задвижва от V-образен ремък, общ с генератора.

1. Отстранете облицовката на десния калник (вижте "Премахване и монтиране на калниците и обшивката на калниците").

2. Свалете задвижващия ремък на аксесоарите (вижте Смяна на задвижващия ремък на аксесоарите).

3. Изключете връщащата линия на помпата на кормилното управление от резервоара, източете хидравличната течност от резервоара и маркуча в подходящ контейнер.

4. Изключете връщащата линия на помпата на кормилното управление от помпата и я отстранете.

5. Отделете линейната скоба от каросерията на превозното средство, като маркирате позицията на скобата за лесен монтаж.

6. Изключете от рамото захранващата линия на кормилния механизъм.

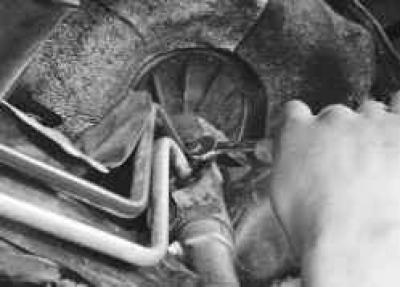

7. Развийте закрепващия винт...



8. ... и разкачете опорната скоба на електрическата мрежа от корпуса на кормилния механизъм.

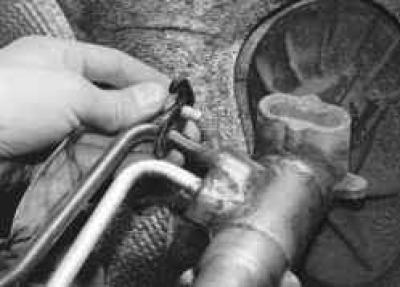

9. Разгънете скобата и я отстранете.

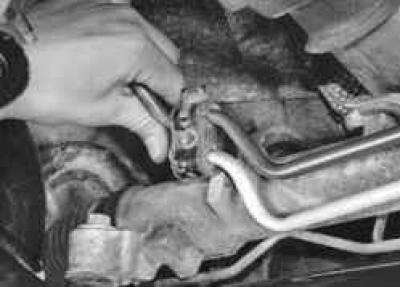

10. Извийте болта за закрепване ...



11. ... наклонете ключалката и разкачете напорния тръбопровод от кормилния механизъм.

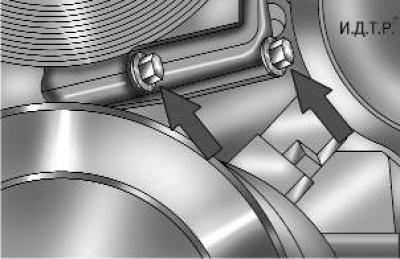

Ориз. 8.2. Долен монтаж на помпата на сервоуправление

12. Развийте два долни болта за закрепване на помпата на хидравличния усилвател (фиг. 8.2).

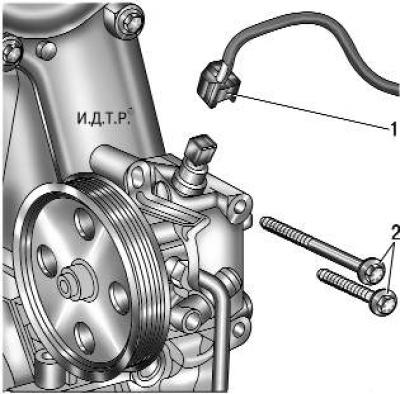

Ориз. 8.3. Горно закрепване на помпата на кормилното управление: 1 - блок на кабелния сноп на сензора за налягане в хидравличната система на кормилното управление; 2 – болтове на горното закрепване на помпата

13. Разкачете блок 1 (фиг. 8.3) на кабелния сноп от помпата, развийте двата болта 2, закрепващи помпата, и извадете помпата с тръбопровода за налягане на кормилния механизъм.

14. Затегнете помпата в менгеме с челюсти от мек метал, развийте гайката, закрепваща напорния тръбопровод, и извадете тръбопровода.

ЗАБЕЛЕЖКА: Херметичността на връзката на напорния тръбопровод с помпата се осигурява от тефлоново уплътнение, което трябва да се сменя всеки път, когато връзката се разглобява. Тъй като за монтиране на уплътнението е необходим специален инструмент, препоръчваме да не разглобявате връзката, освен ако не е абсолютно необходимо.

15. Монтирайте частите в реда, обратен на премахването, и обезвъздушете системата за сервоуправление (вижте "Обезвъздушаване на системата за сервоуправление").

ЗАБЕЛЕЖКА: Ремонтът на помпата на сервоуправлението изисква специално оборудване. Затова сменете дефектната помпа с нова или се свържете със сервизния център.
