Вентили — демонтаж и монтаж

            0

Специален инструмент


Компресор на пружината на клапана 303-361 (21-155)
Адаптер за 21-155 303-361-02 (21-155-02)
Устройство за отстраняване на уплътнението на стеблото на клапана 303-374 (21-160)

ИмеСпецификация
СмазванеESR-M99C80-A
Паста за шлайфане на клапанив наличност
Двигателно маслоWSS-M2C912-A1

Оттегляне


един.
ЗАБЕЛЕЖКА: Поставете главата на цилиндъра върху чиста работна повърхност.


Свалете главата на цилиндъра. За повече информация вижте главата на цилиндровата глава, налична в този раздел.

2.
ЗАБЕЛЕЖКА: Поставете дървени клинове във вдлъбнатините на горивната камера в главата на цилиндъра, така че клапаните да се задържат на място, когато се свалят.

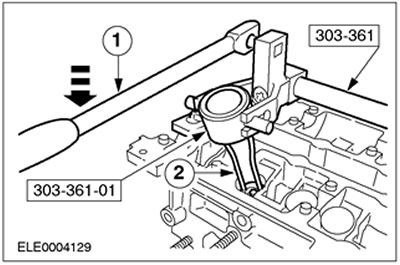

Свалете клапана.
  • 1. Стиснете пружината на клапана.
  • 2. Отстранете галетата.



3.
ЗАБЕЛЕЖКА: Поставете всички елементи в ред.



Отстранете пружините на клапаните.

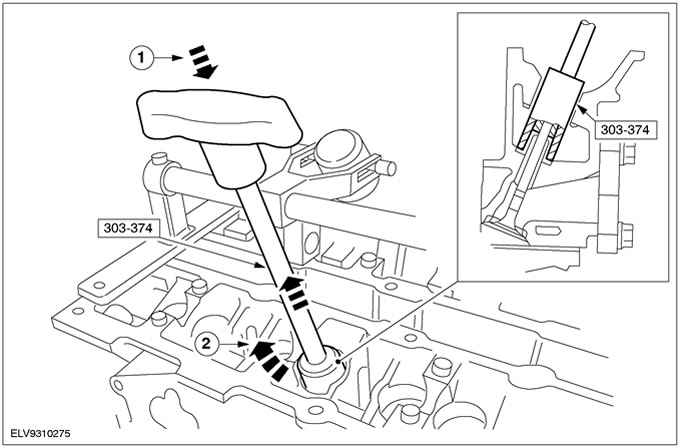

4. Отстранете уплътнението на стеблото на клапана.
  • 1. Поставете специален инструмент.
  • 2. Завъртете специалния инструмент по посока на часовниковата стрелка и го издърпайте.



5. Повторете процедурата за отстраняване на останалите клапани.

Инсталиране


един.
ЗАБЕЛЕЖКА: Рефинирайте клапаните, като следвате препоръките на производителя на шлифовъчната паста.


ЗАБЕЛЕЖКА: Инсталирайте в реда, в който са били премахнати.


Прешлайфайте клапаните, като за тази цел се използва лепилна паста.

2. Почистете старателно всички елементи, за да премахнете всички следи от абразив.

3. Смажете стеблото на клапана и натиснете клапана на място.

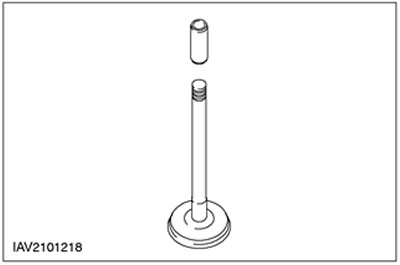

4. Поставете капачката на плъзгача върху стеблото на клапана.
  • Уплътнете жлебовете на стеблото на клапана с втулката, за да монтирате уплътнението на стеблото на клапана.
  • Плъзнете плъзгащата се капачка върху стеблото на клапана и отстранете втулката, за да монтирате плъзгащата се капачка от стеблото на клапана.



5.
ЗАБЕЛЕЖКА: Проверете дали клиновете на клапана са инсталирани правилно.



Монтирайте пружината на клапана.
  • Поставете пружината на клапана и пружинната капачка.
  • 1. Стиснете пружината на клапана.
  • 2. Инсталирайте кракери.



6. Повторете процедурата по инсталиране за останалите клапани.

7. Монтирайте главата на цилиндъра. За повече информация вижте главата на цилиндровата глава, налична в този раздел.
