Фарове (автомобили преди 08.2001 г.) — Точни тестове

            0

ТОЧЕН ТЕСТ А: И ДВАТА ФАРА НЕ РАБОТАТ

ЩАТИ

ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ

A1: ПРОВЕРЕТЕ ПРЕДПАЗИТЕЛЯ F61

1 Влезте в позиция ИЗКЛ.

2 ПРОВЕРЕТЕ предпазителя F61 (CJB).

3 ПРОВЕРКА НА ПРЕДПАЗИТЕЛ F61 (7,5 A)

• Правилен ли е предпазителят?

Да

Отидете на A2

Не

Поставете нов предпазител F61 (7,5 A). Ако предпазителят изгори отново, НАМЕРЕТЕ и ПОПРАВЕТЕ късото съединение, като използвате електрическите схеми. Проверете правилната работа на системата.

A2: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА ПРЕДПАЗИТЕЛ F61

1 Свържете предпазител F61 (CJB).

2 Задвижете в положение ВКЛ.

3 Измерете напрежението между предпазител F61 и земята.

• Регистрира ли се напрежението на батерията?

Да

Превозни средства с дневни светлини: Отидете на A4

Превозни средства без дневни светлини: Отидете на A3

Не

ВЪЗСТАНОВЕТЕ захранването към предпазител F61, като използвате електрическите схеми. Проверете правилната работа на системата. Ако проблемът продължава, ПРОВЕРЕТЕ CJB. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. Проверете правилната работа на системата.

A3: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА РЕЛЕТО ЗА КЪСИ И РЕЛЕТО ЗА ДЪЛГИ СВЕТЛИНИ

1 Влезте в позиция ИЗКЛ.

2 Изключете релето за ниско ниво на фаровете - C1006.

3 Задвижете в положение ВКЛ.

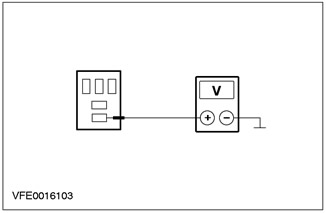

4 Измерете напрежението между щифт 3 на гнездото на релето за къси светлини C1006, верига 30-LE20 (червен) и земята.

• Регистрира ли се напрежението на батерията?

Да

Отидете на A4

Не

ВЪЗСТАНОВЕТЕ захранването на релето между батерията и връзката S102, като използвате електрическите схеми. Проверете правилната работа на системата.

A4: ПРОВЕРЕТЕ ОБЩОТО ЗАЗЕМЯВАНЕ НА РЕЛЕТО ЗА КЪСИ И РЕЛЕТО ЗА ДЪЛГИ СВЕТЛИНИ

1 Влезте в позиция ИЗКЛ.

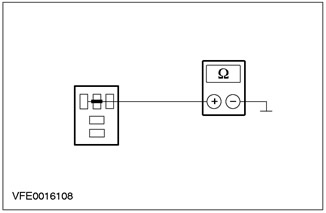

2 Измерете съпротивлението между щифт 2 на гнездото на релето за къси светлини C1006, верига 91-LE19 (черно/синьо) и земята.

• Съпротивлението по-малко от 2 ома ли е?

Да

Отидете на A5

Не

РЕМОНТирайте заземителната връзка на релето между S118 и G1, като използвате електрическите схеми. Проверете правилната работа на системата.

A5: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА МНОГОФУНКЦИОНАЛНИЯ ПРЕВКЛЮЧВАТЕЛ

1 Влезте в позиция ИЗКЛ.

2 Изключете многофункционалния превключвател - C459.

3 Задвижете в положение ВКЛ.

4 Завъртете превключвателя на светлините в положение "къси светлини".

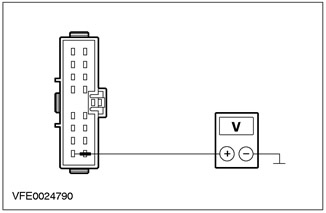

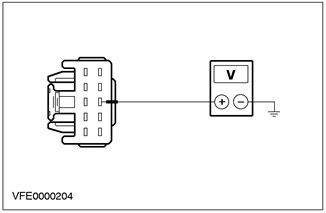

5 Измерете напрежението между многофункционален превключвател щифт 8 C459, верига 15S-LE14 (зелен/червен), страната на окабеляването и земята.

• Регистрира ли се напрежението на батерията?

Да

ПРОВЕРЕТЕ многофункционалния превключвател според описанието на теста на артикула, приложено към електрическите схеми. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. Проверете правилната работа на системата.

Не

Отидете на A6

A6: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА КЛЮЧА ЗА СВЕТЛИНА

1 Влезте в позиция ИЗКЛ.

2 Изключете превключвателя за осветление - C320.

3 Задвижете в положение ВКЛ.

4 Измерете напрежението между щифт 8 C320 на превключвателя за осветление, верига 15-LE29 (зелено/черно), страната на окабеляването и земята.

• Регистрира ли се напрежението на батерията?

Да

Отидете на A7

Не

ВЪЗСТАНОВЕТЕ захранването към превключвателя за осветление между предпазител F61 и превключвателя за осветление, като използвате схемите на свързване. Ако е необходимо, ИНСТАЛИРАЙТЕ нов CJB. Проверете правилната работа на системата.

A7: ПРОВЕРЕТЕ ПРЕВКЛЮЧВАТЕЛЯ НА СВЕТЛИНАТА

1 ПРОВЕРЕТЕ превключвателя за осветлението според описанията за изпитване на артикулите, приложени към електрическите схеми.

• Превключвателят на светлината наред ли е?

Да

РЕМОНТирайте отворената верига 15S-LE14 (зелено/червено) между превключвателя на осветлението и многофункционалния превключвател, като използвате схемите на свързване. Проверете правилната работа на системата.

Не

ИНСТАЛИРАЙТЕ нов ключ за осветление. Проверете правилната работа на системата.



ТОЧЕН ТЕСТ B: КЪСИ СВЕТЛИНИ НЕ РАБОТИ


ЩАТИ

ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ

B1: ПРОВЕРКА НА РЕЛЕТО ЗА КЪСИ СВЕТЛИНИ

1 Влезте в позиция ИЗКЛ.

2 Изключете релето за ниско ниво на фаровете - C1006.

3 ПРОВЕРЕТЕ релето за къси светлини според описанията за изпитване на елементите, приложени към електрическите схеми.

• Релето е наред?

Да

Отидете на B2

Не

ИНСТАЛИРАЙТЕ ново реле за къси светлини. Проверете правилната работа на системата.

B2: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА РЕЛЕТО ЗА КЪСИ СВЕТЛИНИ

1 Измерете напрежението между щифт 3 на гнездото на релето за къси светлини C1006, верига 30-LE20 (червен) и земята.

• Регистрира ли се напрежението на батерията?

Да

Отидете на B3

Не

ВЪЗСТАНОВЕТЕ захранването на релето за къси светлини, като използвате електрическите схеми. Проверете правилната работа на системата.

B3: ПРОВЕРЕТЕ BJB

1 Влезте в позиция ИЗКЛ.

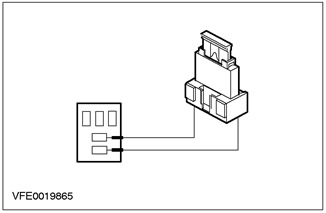

2 Свържете джъмперния проводник към конектор C1006 на гнездото на релето за къси светлини, между щифт 3, верига 30-LE20 (червен) и щифт 5, верига 15S-LE20 (зелен/червен) .

3 Задвижете в положение ВКЛ.

4 Проверете фаровете за къси светлини.

• Включени къси светлини?

Да

Отидете на B4

Не

Проверете BJB Ако е необходимо, ИНСТАЛИРАЙТЕ нов елемент. Проверете правилната работа на системата.

B4: ПРОВЕРЕТЕ ЗАЗЕМЯВАЩАТА ВРЪЗКА НА РЕЛЕТО ЗА КЪСИ СВЕТЛИНИ

1 Влезте в позиция ИЗКЛ.

2 Измерете съпротивлението между щифт 2 на гнездото на релето за къси светлини C1006, верига 91-LE19 (черно/синьо) и земята.

• Съпротивлението по-малко от 2 ома ли е?

Да

Отидете на B5

Не

РЕМОНТИРАЙТЕ заземяването между релето за къси светлини и връзката S118, като използвате електрическите схеми. Проверете правилната работа на системата.

B5: ПРОВЕРЕТЕ ВЕРИГАТА ЗА УПРАВЛЕНИЕ НА РЕЛЕТО ЗА КЪСИ СВЕТЛИНИ

1 Изключете превключвателя за мигачи - C459.

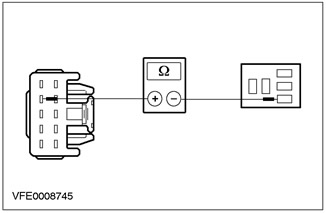

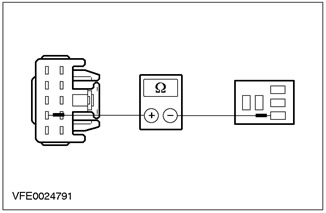

2 Измерете съпротивлението между C459 щифт 9 на превключвателя за мигачи, верига 15S-LE19 (зелено/синьо), страна на окабеляването, и щифт 1 C1006 на гнездото на релето за къси светлини, верига 15S - LE19 (зелено/синьо).

• Съпротивлението по-малко от 2 ома ли е?

Да

ПРОВЕРЕТЕ превключвателя на мигачите в съответствие с описанията за изпитване на елементите, приложени към електрическите схеми. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. Проверете правилната работа на системата.

Не

РЕМОНТирайте отворената верига 15S-LE19 (зелено/синьо) между превключвателя на мигачите и релето за къси светлини, като използвате електрическите схеми. Проверете правилната работа на системата.



ТОЧЕН ТЕСТ C: ДЪЛГИТЕ СВЕТЛИНИ НЕ РАБОТИ


ЩАТИ

ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ

C1: ПРОВЕРКА НА РЕЛЕТО ЗА ДЪЛГИ СВЕТЛИНИ

1 Влезте в позиция ИЗКЛ.

2 Изключете релето за дълги светлини - C1005.

3 ПРОВЕРЕТЕ релето за дълги светлини според описанията за изпитване на елементите, приложени към електрическите схеми.

• Релето е наред?

Да

Отидете на C2

Не

ИНСТАЛИРАЙТЕ ново реле за дълги светлини. Проверете правилната работа на системата.

C2: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА РЕЛЕТО ЗА ДЪЛГИ СВЕТЛИНИ

1 Измерете напрежението между щифт 3 на гнездото на релето за дълги светлини C1005, верига 30-LE12 (червен) и земята.

• Регистрира ли се напрежението на батерията?

Да

Отидете на C3

Не

ВЪЗСТАНОВЕТЕ захранването на релето за дълги светлини, като използвате електрическите схеми. Проверете правилната работа на системата.

C3: ПРОВЕРЕТЕ BJB

1 Влезте в позиция ИЗКЛ.

2 Свържете джъмперния проводник към гнездото на релето за дълги светлини C1005, между щифт 3, верига 30-LE12 (червен) и щифт 5, верига(и) 15S-DC26 (зелен) / синьо), 15S-DC27 (зелено/синьо).

3 Задвижете в положение ВКЛ.

4 Проверете фаровете за дълги светлини.

• Включени дълги светлини?

Да

Отидете на C4

Не

Проверете BJB Ако е необходимо, ИНСТАЛИРАЙТЕ нов елемент. Проверете правилната работа на системата.

C4: ПРОВЕРКА НА ЗАЗЕМЯВАЩАТА ВРЪЗКА НА РЕЛЕТО ЗА ДЪЛГИ СВЕТЛИНИ

1 Влезте в позиция ИЗКЛ.

2 Измерете съпротивлението между щифт 2 на гнездото на релето за дълги светлини C1005, верига 91-LE12 (черен/жълт) и земята.

• Съпротивлението по-малко от 2 ома ли е?

Да

Отидете на C5

Не

РЕМОНТирайте заземяването между релето за дълги светлини и връзката S118, като използвате електрическите схеми. Проверете правилната работа на системата.

C5: ПРОВЕРКА НА КОНТРОЛНАТА ВЕРИГА НА РЕЛЕТО ЗА ДЪЛГИ СВЕТЛИНИ

1 Изключете превключвателя за мигачи - C459.

2 Измерете съпротивлението между C459 щифт 7 на превключвателя за мигачи, верига 15S-LE12 (зелено/жълто), страната на окабеляването и щифт 1 на гнездото на релето за дълги светлини, верига 15S- LE12 (зелено/жълто).

• Съпротивлението по-малко от 2 ома ли е?

Да

ПРОВЕРЕТЕ превключвателя на мигачите в съответствие с описанията за изпитване на елементите, приложени към електрическите схеми. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. Проверете правилната работа на системата.

Не

РЕМОНТирайте отворената верига 15S-LE12 (зелено/жълто) между превключвателя на мигачите и релето за дълги светлини, като използвате електрическите схеми. Проверете правилната работа на системата.



ТОЧЕН ТЕСТ D: ЕДИН ФАР НЕ РАБОТИ В РЕЖИМ НА КЪСИ СВЕТЛИНИ


ЩАТИ

ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ

D1: ИДЕНТИФИЦИРАНЕ НА ФАР, КОИТО НЕ РАБОТИ В РЕЖИМ НА ТЪМЕН ЛЪЧ

1 Задвижете в положение ВКЛ.

2 Завъртете превключвателя на светлините в положение "къси светлини".

3 Проверете късите светлини на фаровете

• Ляв фар на къси светлини?

Да

Отидете на D5

Не

Отидете на D2

D2: ПРОВЕРЕТЕ ПРЕДПАЗИТЕЛЯ F16

1 Влезте в позиция ИЗКЛ.

2 ПРОВЕРКА на предпазител F16 (BJB).

3 ПРОВЕРКА НА ПРЕДПАЗИТЕЛ F16 (10 A)

• Правилен ли е предпазителят?

Да

Отидете на D3

Не

Поставете нов предпазител F16 (10 A). Ако предпазителят изгори отново, НАМЕРЕТЕ и ПОПРАВЕТЕ късото съединение, като използвате електрическите схеми. Проверете правилната работа на системата.

D3: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА ПРЕДПАЗИТЕЛ F16

1 Свържете предпазителя F16 (BJB).

2 Задвижете в положение ВКЛ.

3 Завъртете превключвателя на светлините в положение "къси светлини".

4 Измерете напрежението между предпазител F16 и земята.

• Регистрира ли се напрежението на батерията?

Да

Отидете на D4

Не

ВЪЗСТАНОВЕТЕ захранването към предпазител F16, като използвате електрическите схеми. Проверете правилната работа на системата.

D4: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА ЛЯВИЯ ФАР

1 Влезте в позиция ИЗКЛ.

2 Разкачете фар, лява страна - C835.

3 Задвижете в положение ВКЛ.

4 Завъртете превключвателя на светлините в положение "къси светлини".

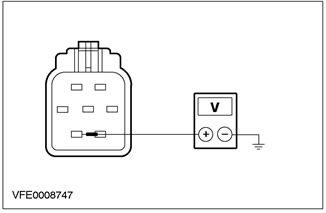

5 Измерете напрежението между щифт 7 на фара C835, лявата страна, верига 15S-LE16 (зелен/оранжев), страната на окабеляването и земята.

• Регистрира ли се напрежението на батерията?

Да

ПРОВЕРЕТЕ фара, лявата страна. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. Проверете правилната работа на системата.

Не

РЕМОНТирайте отворената верига 15S-LE16 (зелено/оранжево) между предпазител F16 и фара, лявата страна, като използвате електрическите схеми. Проверете правилната работа на системата.

D5: ПРОВЕРЕТЕ ПРЕДПАЗИТЕЛЯ F17

1 Влезте в позиция ИЗКЛ.

2 ПРОВЕРКА на предпазител F17 (BJB).

3 ПРОВЕРКА НА ПРЕДПАЗИТЕЛ F17 (10 A)

• Правилен ли е предпазителят?

Да

Отидете на D6

Не

Поставете нов предпазител F17 (10 A). Ако предпазителят изгори отново, НАМЕРЕТЕ и ПОПРАВЕТЕ късото съединение, като използвате електрическите схеми. Проверете правилната работа на системата.

D6: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА ПРЕДПАЗИТЕЛ F17

1 Свържете предпазителя F17 (BJB).

2 Задвижете в положение ВКЛ.

3 Завъртете превключвателя на светлините в положение "къси светлини".

4 Измерете напрежението между предпазител F17 и земята.

• Регистрира ли се напрежението на батерията?

Да

Отидете на D7

Не

ВЪЗСТАНОВЕТЕ захранването към предпазител F17, като използвате електрическите схеми. Проверете правилната работа на системата.

D7: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА ДЕСНИЯ ФАР

1 Влезте в позиция ИЗКЛ.

2 Разкачете фар, дясна страна - C834.

3 Задвижете в положение ВКЛ.

4 Завъртете превключвателя на светлините в положение "къси светлини".

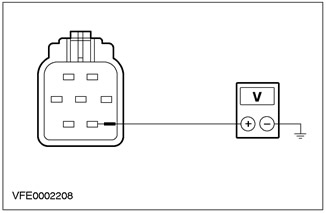

5 Измерете напрежението между щифт 7 на фара C834, дясна страна, верига 15S-LE23 (зелен/бял), страната на окабеляването и земята.

• Регистрира ли се напрежението на батерията?

Да

ПРОВЕРЕТЕ фара, дясната страна. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. Проверете правилната работа на системата.

Не

ПОПРАВЕТЕ отворена верига 15S-LE23 (зелено/бяло) между предпазител F17 и фара, от дясната страна, като използвате електрическите схеми. Проверете правилната работа на системата.



ТОЧЕН ТЕСТ E: ЕДИН ФАР НЕ РАБОТИ В РЕЖИМ НА ДЪЛГИ СВЕТЛИНИ


ЩАТИ

ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ

E1: ИДЕНТИФИЦИРАЙТЕ ФАР, КОИТО НЕ РАБОТИ В РЕЖИМ НА ДЪЛГИ СВЕТЛИНИ

1 Задвижете в положение ВКЛ.

2 Завъртете превключвателя на светлините в положение "къси светлини".

3 Завъртете превключвателя на мигачите в положение "ДЪЛГИ СВЕТЛИНИ".

4 Проверете фаровете за дълги светлини.

• Ляв фар на дълги светлини?

Да

Отидете на E5

Не

Отидете на E2

E2: ПРОВЕРЕТЕ ПРЕДПАЗИТЕЛЯ F26

1 Влезте в позиция ИЗКЛ.

2 ПРОВЕРКА на предпазител F26 (BJB).

3 ПРОВЕРКА НА ПРЕДПАЗИТЕЛ F26 (10 A)

• Правилен ли е предпазителят?

Да

Отидете на E3

Не

Поставете нов предпазител F26 (10 A). Ако предпазителят изгори отново, НАМЕРЕТЕ и ПОПРАВЕТЕ късото съединение, като използвате електрическите схеми. Проверете правилната работа на системата.

E3: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА ПРЕДПАЗИТЕЛ F26

1 Свържете предпазителя F26 (BJB).

2 Задвижете в положение ВКЛ.

3 Завъртете превключвателя на светлините в положение "къси светлини".

4 Завъртете превключвателя на мигачите на позиция ДЪЛГИ СВЕТЛИНИ.

5 Измерете напрежението между предпазител F26 и земята.

• Регистрира ли се напрежението на батерията?

Да

Отидете на E4

Не

ВЪЗСТАНОВЕТЕ захранването към предпазител F26, като използвате електрическите схеми. Проверете правилната работа на системата.

E4: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА ЛЯВИЯ ФАР

1 Влезте в позиция ИЗКЛ.

2 Разкачете фар, лява страна - C835.

3 Задвижете в положение ВКЛ.

4 Завъртете превключвателя на светлините в положение "къси светлини".

5 Завъртете превключвателя на мигачите на позиция ДЪЛГИ СВЕТЛИНИ.

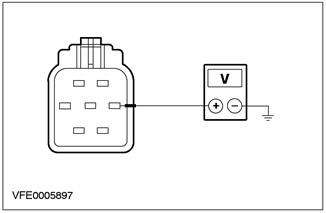

6 Измерете напрежението между щифт 6 на фара C835, лявата страна, верига 15S-LE15 (зелено/черно), страната на окабеляването и земята.

• Регистрира ли се напрежението на батерията?

Да

ПРОВЕРЕТЕ фара, лявата страна. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. Проверете правилната работа на системата.

Не

РЕМОНТирайте отворената верига 15S-LE15 (зелено/черно) между предпазител F26 и фара, лявата страна, като използвате електрическите схеми. Проверете правилната работа на системата.

E5: ПРОВЕРЕТЕ ПРЕДПАЗИТЕЛЯ F27

1 Влезте в позиция ИЗКЛ.

2 ПРОВЕРКА на предпазител F27 (BJB).

3 ПРОВЕРКА НА ПРЕДПАЗИТЕЛ F27 (10 A)

• Правилен ли е предпазителят?

Да

Отидете на E6

Не

Поставете нов предпазител F27 (10 A). Ако предпазителят изгори отново, НАМЕРЕТЕ и ПОПРАВЕТЕ късото съединение, като използвате електрическите схеми. Проверете правилната работа на системата.

E6: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА ПРЕДПАЗИТЕЛ F27 (BJB)

1 Свържете предпазителя F27 (BJB).

2 Задвижете в положение ВКЛ.

3 Завъртете превключвателя на светлините в положение "къси светлини".

4 Завъртете превключвателя на мигачите на позиция ДЪЛГИ СВЕТЛИНИ.

5 Измерете напрежението между предпазител F27 и земята.

• Регистрира ли се напрежението на батерията?

Да

Отидете на E7

Не

ВЪЗСТАНОВЕТЕ захранването към предпазител F27, като използвате електрическите схеми. Проверете правилната работа на системата.

E7: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА ДЕСНИЯ ФАР

1 Влезте в позиция ИЗКЛ.

2 Разкачете фар, дясна страна - C834.

3 Задвижете в положение ВКЛ.

4 Завъртете превключвателя на светлините в положение "къси светлини".

5 Завъртете превключвателя на мигачите на позиция ДЪЛГИ СВЕТЛИНИ.

6 Измерете напрежението между щифт 6 на фара C834, дясна страна, верига 15S-LE22 (зелен/оранжев), страната на окабеляването и земята.

• Регистрира ли се напрежението на батерията?

Да

ПРОВЕРЕТЕ фара, дясната страна. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. Проверете правилната работа на системата.

Не

РЕМОНТирайте отворената верига 15S-LE22 (зелено/оранжево) между предпазител F27 и фара, от дясната страна, като използвате електрическите схеми. Проверете правилната работа на системата.



ТОЧЕН ТЕСТ F: ФАРОВЕТЕ ВСЕ ОЩЕ ВКЛЮЧЕНИ

ЩАТИ

ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ

F1: ИДЕНТИФИЦИРАЙТЕ СЪСТОЯНИЕТО, В КОЕТО СЕ ПОЯВЯВА ГРЕШКАТА.

1 Задвижете в положение ВКЛ.

2 Завъртете превключвателя за осветление в положение ИЗКЛ.

3 Проверете фаровете за дълги светлини.

• Включени дълги светлини?

Да

Отидете на F7

Не

Включени къси светлини: Отидете на F2

F2: НАМЕРЕТЕ КЪСО КЪС ЗАХРАНВАНЕТО

1 Влезте в позиция ИЗКЛ.

2 Изключете релето за ниско ниво на фаровете - C1006.

3 Задвижете в положение ВКЛ.

4 Завъртете превключвателя за осветление в положение ИЗКЛ.

5 Проверете фаровете за къси светлини.

• Включени къси светлини?

Да

Отидете на F3

Не

Отидете на F4

F3: НАМЕРЕТЕ КЪСО КЪС ЗАХРАНВАНЕТО

1 Влезте в позиция ИЗКЛ.

2 Изключете предпазителя F16 (BJB).

3 Изключете предпазителя F17 (BJB).

4 Задвижете в положение ВКЛ.

5 Проверете фаровете за къси светлини.

• Един от фаровете свети на къси светлини?

Да

Ляв фар включен в режим на къси светлини: ПОПРАВЕТЕ късо към захранването на верига 15S-LE16 (зелено/оранжево) между предпазител F16 и фар, лява страна, като използвате електрическите схеми. Проверете правилната работа на системата.

Десен фар включен в режим на къси светлини: РЕМОНТирайте късото към захранването на верига 15S-LE15 (зелено/черно) между предпазител F17 и фара, от дясната страна, като използвате електрическите схеми. ПРОВЕРЕТЕ дали системата работи правилно.

Не

Проверете BJB Ако е необходимо, ИНСТАЛИРАЙТЕ нов елемент. ПРОВЕРЕТЕ дали системата работи правилно.

F4: ПРОВЕРКА НА РЕЛЕТО ЗА КЪСИ СВЕТЛИНИ

1 ПРОВЕРЕТЕ релето за къси светлини според описанията за изпитване на елементите, приложени към електрическите схеми.

• Релето е наред?

Да

Отидете на F5

Не

ИНСТАЛИРАЙТЕ ново реле за къси светлини. ПРОВЕРЕТЕ дали системата работи правилно.

F5: ПРОВЕРЕТЕ КОНТРОЛНАТА ВЕРИГА НА РЕЛЕТО ЗА КЪСИ СВЕТЛИНИ ЗА КЪСО КЪМ ЗАХРАНВАНЕТО

1 Влезте в позиция ИЗКЛ.

2 Свържете реле за ниско ниво на фаровете - C1006.

3 Задвижете в положение ВКЛ.

4 Завъртете превключвателя за осветление в положение ИЗКЛ.

5 Завъртете превключвателя на мигачите на позиция ДЪЛГИ СВЕТЛИНИ.

6 Проверете късите си светлини.

• Включени къси светлини?

Да

РЕМОНТирайте късото към захранването във верига 15S-LE19 (зелено/синьо) между релето за къси светлини и превключвателя на мигачите, като използвате електрическите схеми. ПРОВЕРЕТЕ дали системата работи правилно. Ако проблемът продължава, ПРОВЕРЕТЕ превключвателя на мигачите. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент.

Не

Отидете на F6

F6: ПРОВЕРЕТЕ ПРЕВКЛЮЧВАТЕЛЯ НА СВЕТЛИНАТА

1 Влезте в позиция ИЗКЛ.

2 Изключете превключвателя за осветление - C320.

3 Задвижете в положение ВКЛ.

4 Завъртете превключвателя на мигачите в неутрално положение.

5 Проверете фаровете за къси светлини.

• Включени къси светлини?

Да

РЕМОНТирайте късото към захранването във верига 15S-LE14 (зелено/червено), свързана към превключвателя на осветлението, като използвате схемите на свързване. ПРОВЕРЕТЕ дали системата работи правилно.

Не

ПРОВЕРЕТЕ превключвателя за осветлението според описанието на теста на частите, приложено към електрическите схеми. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. ПРОВЕРЕТЕ дали системата работи правилно.

F7: ДЕФИНИРАНЕ НА СЪСТОЯНИЕТО, В КОЕТО ДЪЛГИТЕ СВЕТЛИНИ Е ПОВРЕДА

1 Влезте в позиция ИЗКЛ.

2 Изключете релето за дълги светлини - C1005.

3 Задвижете в положение ВКЛ.

4 Проверете фаровете за дълги светлини.

• Включени дълги светлини?

Да

Отидете на F8

Не

Отидете на F9

F8: НАМЕРЕТЕ КЪСО КЪС ЗАХРАНВАНЕТО

1 Влезте в позиция ИЗКЛ.

2 Изключете предпазителя F26 (BJB).

3 Изключете предпазителя F27 (BJB).

4 Задвижете в положение ВКЛ.

5 Проверете фаровете за дълги светлини.

• Един от фаровете свети ли в режим на дълги светлини?

Да

Ляв фар включен в режим на дълги светлини: РЕМОНТирайте късото към захранването на верига 15S-LE15 (зелено/черно), свързана към фара, отляво, като използвате електрическите схеми. ПРОВЕРЕТЕ дали системата работи правилно.

Десен фар включен в режим на дълги светлини: РЕМОНТирайте късото към захранването на верига 15S-LE22 (зелено/оранжево), свързана към фара от дясната страна, като използвате електрическите схеми. ПРОВЕРЕТЕ дали системата работи правилно.

Не

Нито един от фаровете не свети в режим на дълги светлини: ПРОВЕРЕТЕ BJB. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. ПРОВЕРЕТЕ дали системата работи правилно.

F9: ПРОВЕРКА НА РЕЛЕТО ЗА ДЪЛГИ СВЕТЛИНИ

1 ПРОВЕРЕТЕ релето за дълги светлини според описанията за изпитване на елементите, приложени към електрическите схеми.

• Релето е наред?

Да

Отидете на F10

Не

ИНСТАЛИРАЙТЕ ново реле за дълги светлини. ПРОВЕРЕТЕ дали системата работи правилно.

F10: ПРОВЕРЕТЕ КОНТРОЛНАТА ВЕРИГА НА РЕЛЕТО НА ДЪЛГИТЕ СВЕТЛИНИ ЗА КЪСО КЪС ЗАХРАНВАНЕТО

1 Влезте в позиция ИЗКЛ.

2 Свържете релето за дълги светлини - C1005.

3 Изключете превключвателя за мигачи - C459.

4 Задвижете в положение ВКЛ.

5 Проверете фаровете за дълги светлини.

• Включени дълги светлини?

Да

РЕМОНТирайте късото към захранването във веригата(ите), свързана към щифт 1 на релето за дълги светлини C1005, като използвате електрическите схеми. ПРОВЕРЕТЕ дали системата работи правилно.

Не

Проверете превключвателя на мигачите Ако е необходимо, МОНТИРАЙТЕ нов елемент. ПРОВЕРЕТЕ дали системата работи правилно.



ТОЧЕН ТЕСТ G: ФАРОВЕТЕ НЕ РАБОТАТ

ЩАТИ

ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ

G1: ИДЕНТИФИЦИРАЙТЕ СЪСТОЯНИЕТО, В КОЕТО СЕ ПОЯВЯВА ПОВРЕДАТА.

1 Задвижете в положение ВКЛ.

2 Проверете дългите си светлини.

• Включени дълги светлини?

Да

Отидете на G2

Не

Отидете на PINPOINT TEST C

G2: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА ПРЕВКЛЮЧВАТЕЛЯ ЗА МИГАЧ

1 Влезте в позиция ИЗКЛ.

2 Изключете превключвателя за мигачи - C459.

3 Задвижете в положение ВКЛ.

4 Измерете напрежението между щифт 6 на превключвателя на мигача C459, верига 15-LE14 (зелено/червено), страната на окабеляването и земята.

• Регистрира ли се напрежението на батерията?

Да

МОНТИРАЙТЕ нов ключ за мигачи. Проверете правилната работа на системата.

Не

ПОПРАВЕТЕ отворена верига 15-LE14 (зелено/червено) между предпазител F61 и превключвателя на мигачите, като използвате електрическите схеми. Проверете правилната работа на системата.








Връзка към тази страница в различни формати
HTMLTextBB Code


Коментари на посетители


Без коментари все още



Фокус 2
Фокус Турнир 1
Фокус 1
