ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
|
A1: ПРОВЕРКА НА КАЛИТЕ СВЕТЛИНИ |
|
|
1 Задвижете в положение ВКЛ. |
|
|
2 Завъртете превключвателя на светлините в положение "къси светлини". |
|
|
3 Проверете късите си светлини. |
|
|
• Включени къси светлини? |
|
|
→ Да |
|
|
Отидете на A2 |
|
|
→ Не |
|
|
За повече информация вижте раздел 417-01. |
|
|
A2: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА РЕЛЕТО НА ЛАМПАТА НА ДНЕВНОТО РАБОТНО СВЕТЛИНА (DRL) |
|
|
1 Влезте в позиция ИЗКЛ. |
|
|
2 Изключете релето за дневни светлини (DRL) - C1012. |
|
|

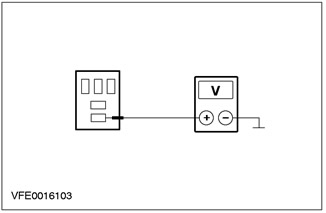

3 Измерете напрежението между щифт 3 на релето за дневни светлини (DRL) C1012, верига 30-LE7 (червено) и земята. |
|
• Регистрира ли се напрежението на батерията? |
|
|
→ Да |
|
|
Отидете на A3 |
|
|
→ Не |
|
|
РЕМОНТирайте отворената верига между предпазител F22 и релето за дневни светлини (DRL), като използвате електрическите схеми. Проверете дали системата работи правилно |
|
|
A3: ПРОВЕРЕТЕ ВЕРИГАТА ЗА УПРАВЛЕНИЕ НА РЕЛЕТО НА ДНЕВНИТЕ СВЕТЛИНИ (DRL) |
|
|
1 Задвижете в положение ВКЛ. |
|
|

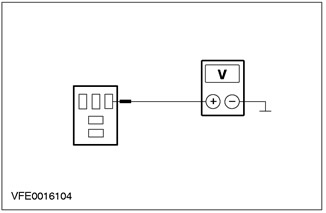

2 Измерете напрежението между щифт 1 на релето на дневните светлини C1012 (DRL) и земята. |
|
• Регистрира ли се напрежението на батерията? |
|
|
→ Да |
|
|
Отидете на A4 |
|
|
→ Не |
|
|
Отидете на A6 |
|
|
A4: ПРОВЕРЕТЕ ЗАЗЕМЯВАЩАТА ВРЪЗКА НА РЕЛЕТО ЗА ДНЕВНИ РАБОТНИ СВЕТЛИНИ (DRL) |
|
|
1 Влезте в позиция ИЗКЛ. |
|
|

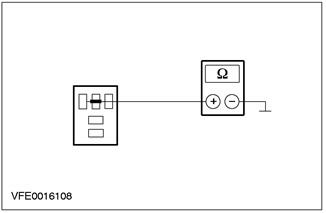

2 Измерете съпротивлението между щифт 2 на релето на дневните светлини C1012 (DRL) и масата. |
|
• Съпротивлението по-малко от 2 ома ли е? |
|
|
→ Да |
|
|
Отидете на A5 |
|
|
→ Не |
|
|
РЕМОНТирайте отворената(ите) верига(и) между релето на дневните светлини (DRL) и масата G1, като използвате електрическите схеми. Проверете дали системата работи правилно |
|
|
A5: ПРОВЕРЕТЕ РЕЛЕТО НА ЛАМПАТА НА ДНЕВНОТО РАБОТНО СВЕТЛИНА (DRL) |
|
|

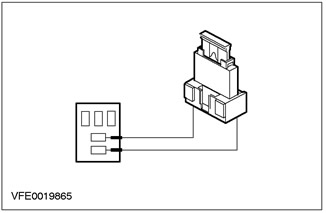

1 Свържете джъмперния проводник към конектора на релето C1012 DRL, между щифт 3, верига 30-LE7 (червен) и щифт 5, верига(и) 15S- LE8 (зелено/червено), 15S-DC19 (зелен/син). |
|
2 Проверете фаровете си. |
|
|
• Светят ли дневните светлини? |
|
|
→ Да |
|
|
МОНТИРАЙТЕ ново реле за дневни светлини (DRL). Проверете дали системата работи правилно |
|
|
→ Не |
|
|
РЕМОНТирайте отворената(ите) верига(и) 15S-LE8 (зелено/червено), между релето на дневните светлини (DRL) и връзката S120, като използвате електрическите схеми. Ако е необходимо, МОНТИРАЙТЕ нова съпротивителна дневна светлина. Проверете дали системата работи правилно |
|
|
A6: ПРОВЕРЕТЕ ПРЕВКЛЮЧВАТЕЛЯ НА СВЕТЛИНАТА |
|
|
1 Влезте в позиция ИЗКЛ. |
|
|
2 Изключете превключвателя за осветление - C320. |
|
|

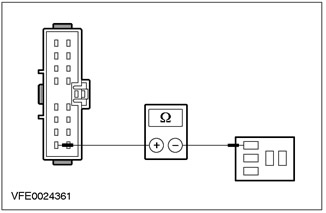

3 Измерете съпротивлението между C320 щифт 4 на превключвателя на светлините, верига 15S-LE6 (зелено/жълто), страна на окабеляването и C1012 щифт 1, реле за дневни светлини (DRL), електрически вериги 15S -LE6 (зелен/жълт). |
|
• Съпротивлението по-малко от 2 ома ли е? |
|
|
→ Да |
|
|
ПРОВЕРЕТЕ превключвателя за осветлението, както е описано в теста на елемента: Вижте раздел 417-01 за повече информация. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. Проверете дали системата работи правилно |
|
|
→ Не |
|
|
РЕМОНТИРАЙТЕ отворената(ите) верига(и) между щифт 4 C320 на превключвателя на светлините и релето на дневните светлини (DRL), като използвате електрическите схеми. Проверете дали системата работи правилно |
|
ТОЧЕН ТЕСТ B: ДНЕВНИТЕ РАБОТНИ СВЕТЛИНИ СВЕТЯТ ПРИ ИЗКЛЮЧЕНО ЗАПАЛВАНЕ
|
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
|
B1: ПРОВЕРЕТЕ РЕЛЕТО НА ЛАМПАТА НА ДНЕВНИТЕ РАБОТНИ СВЕТЛИНИ (DRL) |
|
|
1 Влезте в позиция ИЗКЛ. |
|
|
2 Изключете релето за дневни светлини (DRL) - C1012. |
|
|
3 Проверете фаровете. |
|
|
• Светят ли дневните светлини? |
|
|
→ Да |
|
|
Отидете на B5 |
|
|
→ Не |
|
|
Отидете на B2 |
|
|
B2: ПРОВЕРЕТЕ ВЕРИГАТА ЗА УПРАВЛЕНИЕ НА РЕЛЕТО НА ДНЕВНИТЕ СВЕТЛИНИ (DRL) |
|
|
1 Измерете напрежението между релеен щифт 1 на C1012 дневни светлини (DRL), верига 15S-LE6 (зелено/жълто) и земята. |
|
• Регистрира ли се напрежението на батерията? |
|
|
→ Да |
|
|
Отидете на B3 |
|
|
→ Не |
|
|
МОНТИРАЙТЕ ново реле за дневни светлини (DRL). Проверете дали системата работи правилно |
|
|
B3: ПРОВЕРЕТЕ ВЕРИГАТА НА УПРАВЛЕНИЕТО НА РЕЛЕТО НА ДНЕВНИТЕ РАБОТНИ СВЕТЛИНИ (DRL) ЗА КЪСО СЪС ЗАХРАНВАНЕТО |
|
|
1 Изключете превключвателя за осветление - C320. |
|
|
2 Измерете напрежението между щифт 1 на релето на C1012 дневни светлини (DRL), верига 15S-LE6 (зелено/жълто) и земята. |
|
• Регистрира ли се напрежението на батерията? |
|
|
→ Да |
|
|
РЕМОНТирайте късото към захранване във веригата(ите), свързана към C1012 щифт 1 на релето за дневни светлини (DRL), като използвате електрическите схеми. Проверете дали системата работи правилно |
|
|
→ Не |
|
|
Отидете на B4 |
|
|
B4: ПРОВЕРЕТЕ ПРЕВКЛЮЧВАТЕЛЯ НА СВЕТЛИНАТА |
|
|

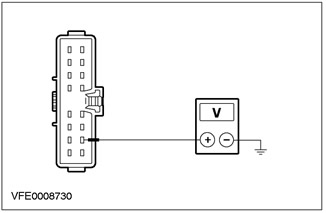

1 Измерете напрежението между щифт 8 C320 на превключвателя за осветление, верига 15-LE29 (зелено/черно) и земята. |
|
• Регистрира ли се напрежението на батерията? |
|
|
→ Да |
|
|
РЕМОНТирайте късото към захранването на веригата(ите), свързана към предпазител F61, като използвате електрическите схеми. Проверете дали системата работи правилно |
|
|
→ Не |
|
|
ПРОВЕРЕТЕ превключвателя за осветлението, както е описано в теста на елемента: Вижте раздел 417-01 за повече информация. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. Проверете дали системата работи правилно |
|
|
B5: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА ДНЕВНИТЕ РАБОТНИ СВЕТЛИНИ ЗА КЪСО ЗАХРАНВАНЕ НА ЗАХРАНВАНЕ |
|
|
1 Изключете предпазителя F19 (BJB). |
|
|
2 Проверете фаровете си. |
|
|
• Светят ли дневните светлини? |
|
|
→ Да |
|
|
РЕМОНТирайте късото към захранването на верига(и) 15S-LE8 (зелено/червено) и 15S-DC19 (зелено/синьо), свързани към релето на дневните светлини (DRL), като използвате електрическите схеми. Проверете дали системата работи правилно |
|
|
→ Не |
|
|
Отидете на B6 |
|
|
B6: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА СВЕТЛИНИТЕ ЗА ПАРКИРАНЕ (DRL) ЗА КЪСО КЪС ЗАХРАНВАНЕТО |
|
|
1 Свържете предпазителя F19 (BJB). |
|
|
2 Изключете ключа за осветлението (C320). |
|
|
3 Проверете фаровете. |
|
|
• Светят ли дневните светлини? |
|
|
→ Да |
|
|
РЕМОНТирайте късо към захранването на верига(и) 15S-LE29 (зелено/черно), свързана към предпазител F19, като използвате електрическите схеми. Проверете дали системата работи правилно |
|
|
→ Не |
|
|
За повече информация вижте раздел 417-01. Габаритни и габаритни светлини. |
|
ТОЧЕН ТЕСТ C: СВЕТЛИНИТЕ ЗА ПАРКИРАНЕ НЕ РАБОТАТ С ВКЛЮЧЕНИ ДНЕВНИ РАБОТНИ СВЕТЛИНИ
|
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
|
C1: ОПРЕДЕЛЯНЕ НА СЪСТОЯНИЕТО |
|
|
1 Завъртете превключвателя на светлините в положение "СВЕТЛИНИ ЗА ПАРКИНГ". |
|
|
2 Проверете светлините за паркиране. |
|
|
• Светлините за паркиране светят ли? |
|
|
→ Да |
|
|
Отидете на C2 |
|
|
→ Не |
|
|
За повече информация вижте раздел 417-01. |
|
|
C2: ПРОВЕРЕТЕ ПРЕДПАЗИТЕЛЯ F19 |
|
|
1 Влезте в позиция ИЗКЛ. |
|
|
2 ПРОВЕРКА на предпазител F19 (BJB). |
|
|
3 ПРОВЕРКА НА ПРЕДПАЗИТЕЛ F19 (10 A) |
|
|
• Правилен ли е предпазителят? |
|
|
→ Да |
|
|
Отидете на C3 |
|
|
→ Не |
|
|
Поставете нов предпазител F19 (10 A). Ако предпазителят изгори отново, НАМЕРЕТЕ и ПОПРАВЕТЕ късото съединение, като използвате електрическите схеми. Проверете дали системата работи правилно |
|
|
C3: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА ПРЕДПАЗИТЕЛ F19 |
|
|
1 Свържете предпазителя F19 (BJB). |
|
|
2 Задвижете в положение ВКЛ. |
|
|
3 Измерете напрежението между предпазител F19 (BJB) и земята. |
|
|
• Регистрира ли се напрежението на батерията? |
|
|
→ Да |
|
|
Отидете на C4 |
|
|
→ Не |
|
|
РЕМОНТирайте отворената(ите) верига(и) 15S-DC19 (зелено/синьо) между релето на дневните светлини (DRL) и предпазителя F19, като използвате електрическите схеми. Проверете дали системата работи правилно |
|
|
C4: ПРОВЕРКА НА ВЕРИГАТА КЪМ СВЕТЛИНАТА ЗА ОТВОРЕНО |
|
|
1 Влезте в позиция ИЗКЛ. |
|
|
2 Изключете превключвателя за осветление - C320. |
|
|
3 Изключете релето за дневни светлини (DRL) - C1012. |
|
|
4 Свържете джъмперния проводник към релейния конектор C1012 DRL между щифт 3, верига 30-LE7 (червен) и щифт 5, верига(и) 15S- LE8 (зелено/червено), 15S-DC19 (зелен/син). |
|
5 Задвижете в положение ВКЛ. |
|
|
6 Измерете напрежението между щифт 15 C320 на превключвателя за осветление, верига 15S-LE29 (зелено/черно), страната на окабеляването и земята. |
|
• Регистрира ли се напрежението на батерията? |
|
|
→ Да |
|
|
ПРОВЕРЕТЕ превключвателя за осветлението, както е описано в проверките на артикули: Вижте раздел 417-01 за повече информация. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. Проверете дали системата работи правилно |
|
|
→ Не |
|
|
РЕМОНТИРАЙТЕ отворената(ите) верига(и) 15S-LE29 (зелен/черен) между предпазител F19 (BJB) и превключвател на светлините, като използвате електрическата схема. Проверете дали системата работи правилно |
|
