ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
X1: ИДЕНТИФИЦИРАЙТЕ СЪСТОЯНИЕТО, В КОЕТО СЕ ПОЯВЯВА ГРЕШКАТА. |
|
1 Задвижете в положение ВКЛ. |
|
2 Включете ДЕСЕН МИГАЧ и ЛЯВ МИГАЧ |
|
3 Всеки път проверявайте правилната работа на пътепоказателите |
|
• Мигачите не работят? |
|
→ Да |
|
Всички пътепоказатели не работят: Отидете на X2 |
|
Всички крушки на левия мигач не работят: Отидете на X9 |
|
Всички крушки на десния мигач не работят: Отидете на X12 |
|
→ Не |
|
Всички леви мигачи светят постоянно: Отидете на X15 |
|
Всички десни мигачи светят постоянно: Отидете на X17 |
|
X2: ПРОВЕРЕТЕ АВАРИЙНИТЕ СВЕТЛИНИ |
|
1 Включете аварийните светлини. |
|
• Работят ли правилно аварийните светлини? |
|
→ Да |
|
Отидете на X6 |
|
→ Не |
|
Отидете на X3 |
|
X3: ПРОВЕРЕТЕ ПРЕДПАЗИТЕЛЯ F33 |
|
1 Влезте в позиция ИЗКЛ. |
|
2 ПРОВЕРЕТЕ предпазител F33 (CJB). |
|
3 Проверете предпазител F33 (15 A). |
|
• Предпазителят F33 наред ли е? |
|
→ Да |
|
Отидете на X4 |
|
→ Не |
|
Поставете нов предпазител F33 (15 A). Ако предпазителят изгори отново, НАМЕРЕТЕ и ПОПРАВЕТЕ късото съединение, като използвате електрическите схеми. ПРОВЕРЕТЕ дали системата работи правилно. |
|
X4: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА ПРЕДПАЗИТЕЛ F33 |
|
1 Свържете предпазител F33 (CJB). |
|
2 Измерете напрежението между предпазител F33 (15 A) и земята. |
|
• Регистрира ли се напрежението на батерията? |
|
→ Да |
|
Отидете на X5 |
|
→ Не |
|
ВЪЗСТАНОВЕТЕ захранването към предпазител F33, като използвате електрическите схеми. Проверете правилната работа на системата. ПРОВЕРЕТЕ CJB, ако е необходимо МОНТИРАЙТЕ новия елемент. |
|
X5: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА БУТОНА ЗА АВАРИЙНА СВЕТЛИНА |
|
1 Влезте в позиция ИЗКЛ. |
|
2 Изключете бутона за аварийна светлина - C458. |
|
3 Задвижете в положение ВКЛ. |
|

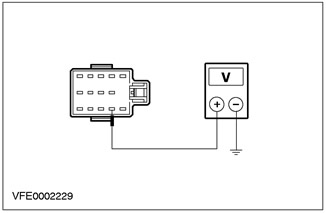

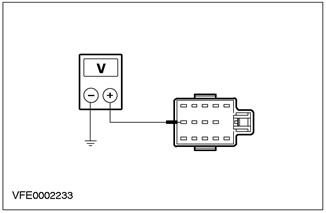

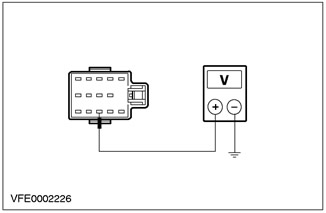

4 Измерете напрежението между щифт 13 C458 на бутона на предупредителната светлина за опасност, верига 29-LG8 (оранжево), страната на окабеляването и земята. |
|
• Регистрира ли се напрежението на батерията? |
|
→ Да |
|
Проверете бутона за аварийни светлини. Ако е необходимо, МОНТИРАЙТЕ нов елемент. Проверете правилната работа на системата. |
|
→ Не |
|
ВЪЗСТАНОВЕТЕ захранването към бутона за аварийни светлини, верига 29-LG8 (оранжев), като използвате схемите на свързване. Проверете правилната работа на системата. Ако е необходимо, ИНСТАЛИРАЙТЕ нов CJB. |
|
X6: ПРОВЕРЕТЕ ПРЕДПАЗИТЕЛЯ F59 |
|
1 Влезте в позиция ИЗКЛ. |
|
2 ПРОВЕРЕТЕ предпазител F59 (CJB). |
|
3 Проверете предпазителя F59 (7,5 A). |
|
• Предпазителят F59 (7,5 A) наред ли е? |
|
→ Да |
|
Отидете на X7 |
|
→ Не |
|
Поставете нов предпазител F59 (7,5 A). Ако предпазителят изгори отново, НАМЕРЕТЕ и ПОПРАВЕТЕ късото съединение, като използвате електрическите схеми. ПРОВЕРЕТЕ дали системата работи правилно. |
|
X7: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА ПРЕДПАЗИТЕЛ F59 |
|
1 Свържете предпазителя F59 (CJB). |
|
2 Задвижете в положение ВКЛ. |
|
3 Измерете напрежението между предпазител F59 (7,5 A) и земята. |
|
• Регистрира ли се напрежението на батерията? |
|
→ Да |
|
Отидете на X8 |
|
→ Не |
|
ВЪЗСТАНОВЕТЕ захранването към предпазител F59, като използвате електрическите схеми. Проверете правилната работа на системата. ПРОВЕРЕТЕ CJB, ако е необходимо МОНТИРАЙТЕ новия елемент. |
|
X8: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА ПРЕВКЛЮЧВАТЕЛЯ ЗА МИГАЧ |
|
1 Влезте в позиция ИЗКЛ. |
|
2 Изключете превключвателя за мигачи - C459. |
|
3 Задвижете в положение ВКЛ. |
|

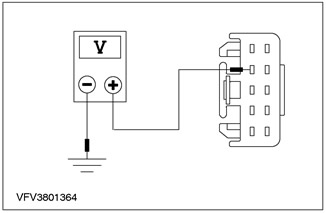

4 Измерете напрежението между щифт 2 на превключвателя за мигачи C459, верига 15-LG27 (зелено/черно), страната на окабеляването и земята. |
|
• Регистрира ли се напрежението на батерията? |
|
→ Да |
|
ПРОВЕРЕТЕ превключвателя на мигачите според проверката на елемента: Вижте раздел 417-01 за повече информация. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. Проверете правилната работа на системата. |
|
→ Не |
|
ВЪЗСТАНОВЕТЕ захранването на превключвателя на мигачите, верига 15-LG27 (зелено/черно), като използвате схемите на свързване. Проверете правилната работа на системата. |
|
X9: ПРОВЕРКА НА ПРЕВКЛЮЧВАТЕЛЯ ЗА МИГАЧ |
|
1 Влезте в позиция ИЗКЛ. |
|
2 Изключете превключвателя за мигачи - C459. |
|

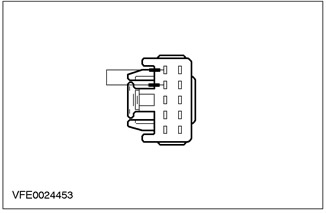

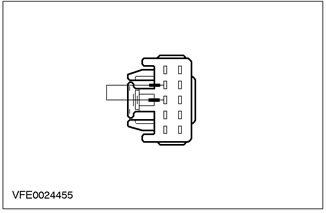

3 Свържете джъмперния проводник към конектор C459 на превключвателя за мигачи между щифт 2, верига 15-LG27 (зелен/черен), от страната на окабеляването, и щифт 1, верига 15S-LG1 (зелено/жълто), от страната на окабеляването. |
|
4 Задвижете в положение ВКЛ. |
|
5 Проверете дали крушките на левия мигач работят правилно. |
|
• Крушките на левия мигач работят ли правилно? |
|
→ Да |
|
ПРОВЕРЕТЕ превключвателя на светлината според проверката на елемента: Вижте раздел 417-01 за повече информация. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. Проверете правилната работа на системата. |
|
→ Не |
|
Отидете на X10 |
|
X10: ПРОВЕРЕТЕ ВЕРИГАТА ЗА УПРАВЛЕНИЕ НА ЛАМПАТА НА ЛЯВИЯ МИГАЧ |
|
1 Влезте в позиция ИЗКЛ. |
|
2 Свържете превключвател за мигачи - C459. |
|
3 Изключете бутона за аварийна светлина - C458. |
|
4 Задвижете в положение ВКЛ. |
|
5 Включете ЛЯВИЯ МИГАЧ. |
|

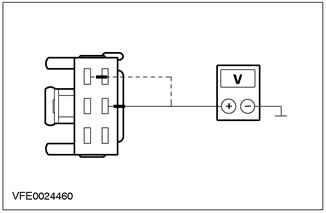

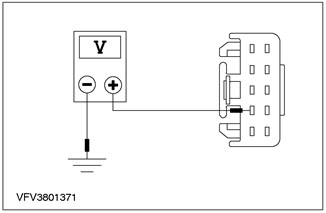

6 Измерете напрежението между C458 щифт 3 на бутона на предупредителната светлина за опасност, веригата от страната на окабеляването и земята. |
|
• Регистрира ли се напрежението на батерията? |
|
→ Да |
|
Отидете на X11 |
|
→ Не |
|
РЕМОНТИРАЙТЕ отворената верига 15S-LG1 (зелено/жълто) между превключвателя на мигачите и бутона на аварийните светлини, като използвате електрическите схеми. Проверете правилната работа на системата. |
|
X11: ПРОВЕРЕТЕ БУТОНА ЗА СВЕТЛИНА ЗА ОПАСНОСТ |
|

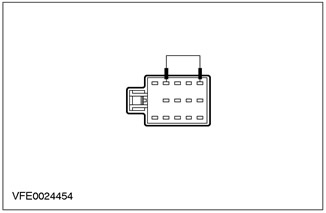

1 Свържете джъмперния проводник към конектор C458 на бутона на аварийната предупредителна светлина между щифт 3, верига 15S-LG1 (зелено/жълто), страна на окабеляването, и щифт 12, верига 49S-LG3 (синьо), от страната на окабеляването. |
|
2 Задвижете в положение ВКЛ. |
|
3 Включете ЛЯВИЯ МИГАЧ. |
|
4 Проверете дали левите мигачи светят постоянно. |
|
• Светят ли постоянно левите мигачи? |
|
→ Да |
|
Проверете бутона за аварийни светлини. Ако е необходимо, МОНТИРАЙТЕ нов елемент. Проверете правилната работа на системата. |
|
→ Не |
|
РЕМОНТирайте отворената верига 49S-LG3 (син) между бутона на аварийната предупредителна светлина и връзката S3, като използвате електрическите схеми. Проверете правилната работа на системата. |
|
X12: ПРОВЕРКА НА ПРЕВКЛЮЧВАТЕЛЯ ЗА МИГАЧ |
|
1 Влезте в позиция ИЗКЛ. |
|
2 Изключете превключвателя за мигачи - C459. |
|
3 Свържете джъмперния проводник към конектор C459 на превключвателя за мигачи между щифт 2, верига 15-LG27 (зелен/черен), от страната на окабеляването, и щифт 3, верига 15S-LG2 (зелено/синьо), от страната на окабеляването. |
|
4 Задвижете в положение ВКЛ. |
|
5 Проверете дали десните мигачи работят правилно. |
|
• Правилно ли работят десните мигачи? |
|
→ Да |
|
ПРОВЕРЕТЕ превключвателя на светлината според проверката на елемента: Вижте раздел 417-01 за повече информация. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. Проверете правилната работа на системата. |
|
→ Не |
|
Отидете на X13 |
|
X13: ПРОВЕРЕТЕ ВЕРИГАТА ЗА УПРАВЛЕНИЕ НА ЛАМПАТА НА ДЕСНИЯ МИГАЧ |
|
1 Влезте в позиция ИЗКЛ. |
|
2 Свържете превключвател за мигачи - C459. |
|
3 Изключете бутона за аварийна светлина - C458. |
|
4 Задвижете в положение ВКЛ. |
|
5 Включете ДЕСНИЯ МИГАЧ. |
|
6 Измерете напрежението между C458 щифт 6 на бутона на предупредителната светлина за опасност, веригата от страната на окабеляването и земята. |
|
• Регистрира ли се напрежението на батерията? |
|
→ Да |
|
Отидете на X14 |
|
→ Не |
|
РЕМОНТирайте отворената верига 15S-LG2 (зелено/синьо) между превключвателя на мигачите и бутона на аварийната предупредителна светлина, като използвате електрическите схеми. Проверете правилната работа на системата. |
|
X14: ПРОВЕРЕТЕ БУТОНА ЗА СВЕТЛИНА ЗА ОПАСНОСТ |
|
1 Влезте в позиция ИЗКЛ. |
|
2 Свържете джъмперния проводник към конектор C458 на бутона на аварийната предупредителна светлина между щифт 6, верига 15S-LG2 (зелено/синьо), страна на окабеляването, и щифт 14, верига 49S-LG4 (синьо/червено), страна на окабеляването. |
|
3 Задвижете в положение ВКЛ. |
|
4 Включете ДЕСНИЯ МИГАЧ. |
|
5 Проверете дали десните мигачи светят постоянно. |
|
• Постоянно ли светят десните мигачи? |
|
→ Да |
|
Проверете бутона за аварийни светлини. Ако е необходимо, МОНТИРАЙТЕ нов елемент. Проверете правилната работа на системата. |
|
→ Не |
|
РЕМОНТирайте отворената верига 49S-LG4 (синьо/червено) между бутона на предупредителната светлина за опасност и връзката S4, като използвате електрическите схеми. Проверете правилната работа на системата. |
|
X15: ПРОВЕРЕТЕ БУТОНА ЗА СВЕТЛИНА ЗА ОПАСНОСТ |
|
1 Влезте в позиция ИЗКЛ. |
|
2 Изключете бутона за аварийна светлина - C458. |
|
3 Задвижете в положение ВКЛ. |
|
4 Проверете дали левите мигачи светят постоянно. |
|
• Всички леви мигачи светят ли постоянно? |
|
→ Да |
|
Отидете на X16 |
|
→ Не |
|
Проверете бутона за аварийни светлини. Ако е необходимо, МОНТИРАЙТЕ нов елемент. Проверете правилната работа на системата. |
|
X16: ПРОВЕРКА НА ИНСТРУМЕНТНОТО ТАБЛО |
|
1 Влезте в позиция ИЗКЛ. |
|
2 Разкачете арматурното табло - C809. |
|
3 Задвижете в положение ВКЛ. |
|
4 Проверете дали левите мигачи светят постоянно. |
|
• Всички леви мигачи светят ли постоянно? |
|
→ Да |
|
РЕМОНТирайте късото към захранването на електрическите вериги, свързани към връзката S3, като използвате схемите на свързване. Проверете правилната работа на системата. |
|
→ Не |
|
ПРОВЕРЕТЕ арматурното табло. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. Проверете правилната работа на системата. |
|
X17: ПРОВЕРЕТЕ БУТОНА ЗА СВЕТЛИНА ЗА ОПАСНОСТ |
|
1 Влезте в позиция ИЗКЛ. |
|
2 Изключете бутона за аварийна светлина - C458. |
|
3 Задвижете в положение ВКЛ. |
|
4 Проверете дали десните мигачи светят постоянно. |
|
• Всички десни мигачи светят ли постоянно? |
|
→ Да |
|
Отидете на X18 |
|
→ Не |
|
Проверете бутона за аварийни светлини. Ако е необходимо, МОНТИРАЙТЕ нов елемент. Проверете правилната работа на системата. |
|
X18: ПРОВЕРКА НА ИНСТРУМЕНТНОТО ТАБЛО |
|
1 Влезте в позиция ИЗКЛ. |
|
2 Разкачете арматурното табло - C809. |
|
3 Задвижете в положение ВКЛ. |
|
4 Проверете дали десните мигачи светят постоянно. |
|
• Всички десни мигачи светят ли постоянно? |
|
→ Да |
|
РЕМОНТирайте късото към захранването на електрическите вериги, свързани към връзката S4, като използвате схемите на свързване. Проверете правилната работа на системата. |
|
→ Не |
|
ПРОВЕРЕТЕ арматурното табло. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. Проверете правилната работа на системата. |
ТОЧЕН ТЕСТ Y: АВАРИЙНИТЕ СВЕТЛИНИ НЕ РАБОТАТ/СТОЯТ ВКЛЮЧЕНИ
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
Y1: ИДЕНТИФИЦИРАЙТЕ СЪСТОЯНИЕТО, В КОЕТО СЕ ПОЯВЯВА ГРЕШКАТА. |
|
1 Задействайте бутона за аварийни светлини. |
|
2 Проверете дали аварийните светлини не работят. |
|
• Не работят ли аварийните светлини? |
|
→ Да |
|
Отидете на Y2 |
|
→ Не |
|
Аварийните светлини не работят, когато алармата против кражба е активирана. Отидете на Y3 |
|
Аварийните светлини светят постоянно: ПРОВЕРЕТЕ бутона за аварийни светлини. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. Проверете правилната работа на системата. |
|
Аварийните светлини мигат непрекъснато, без да задействат алармата против кражба: ПРОВЕРЕТЕ бутона за аварийни светлини. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. Проверете правилната работа на системата. |
|
Аварийните светлини мигат непрекъснато, когато алармата против кражба се задейства: Отидете на Y3 |
|
Y2: ПРОВЕРКА НА ЗАЗЕНИЯТ БУТОН ЗА СВЕТЛИНА ЗА ОПАСНОСТ |
|
1 Влезте в позиция ИЗКЛ. |
|
2 Изключете бутона за аварийна светлина - C458. |
|

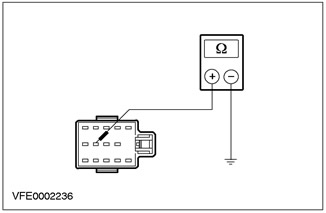

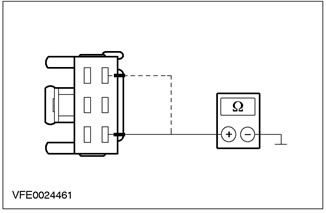

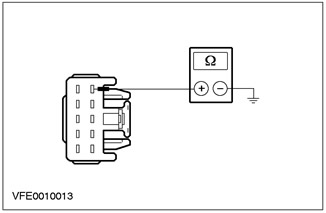

3 Измерете съпротивлението между щифт 10 C458 на бутона на предупредителната светлина за опасност, верига 91-LG8 (черен/оранжев), страната на окабеляването и земята. |
|
• Съпротивлението по-малко от 2 ома ли е? |
|
→ Да |
|
Проверете бутона за аварийни светлини. Ако е необходимо, МОНТИРАЙТЕ нов елемент. Проверете правилната работа на системата. |
|
→ Не |
|
РЕМОНТирайте отворената верига 91-LG8 (черно/оранжево) между бутона на предупредителната светлина за опасност и връзката S12, като използвате електрическите схеми. Проверете правилната работа на системата. |
|
Y3: ПРОВЕРЕТЕ КОНТРОЛНАТА ВЕРИГА ОТ АЛАРМЕНИЯ МОДУЛ ПРОТИВ КРАЖБА |
|
1 Влезте в позиция ИЗКЛ. |
|
2 Изключете модула против кражба/централно заключване - C452. |
|
3 Изключете бутона за аварийна светлина - C458. |
|

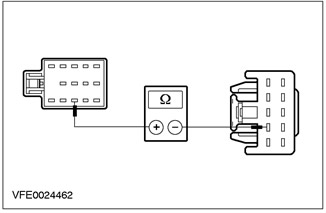

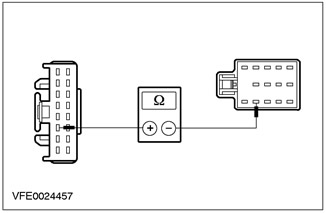

4 Измерете съпротивлението между C452 щифт 6 на модула против кражба/централно заключване, верига 31S-LG8 (черно/оранжево), страната на окабеляването и C458 щифт 5 на аварийната предупредителна светлина бутон, верига 31S-LG8 (черно/оранжево), страна на окабеляването. |
|
• Съпротивлението по-малко от 2 ома ли е? |
|
→ Да |
|
Проверете бутона за аварийни светлини. Ако е необходимо, МОНТИРАЙТЕ нов елемент. Проверете правилната работа на системата. Ако проблемът продължава: вижте раздел 419-01A / 419-01B за повече информация. |
|
→ Не |
|
РЕМОНТирайте отворената верига 31S-LG8 (черно/оранжево) между модула против кражба/централно заключване и бутона на аварийната предупредителна светлина, като използвате електрическите схеми. Проверете правилната работа на системата. |
ТОЧЕН ТЕСТ Z: ЕДИН ИЛИ ПОВЕЧЕ МИГАЧИ/АВАРИЙНИ СВЕТЛИНИ НЕ РАБОТАТ.
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
Z1: ИДЕНТИФИЦИРАЙТЕ, ЧЕ КРУШКАТА НА МИГАЧА НЕ РАБОТИ |
|
1 Задействайте бутона за аварийни светлини. |
|
2 Идентифицирайте счупена лампа. |
|
• Една от крушките на левия мигач не работи ли? |
|
→ Да |
|
Страничен мигач, лява страна, не работи: Отидете на Z2 |
|
Преден мигач, лява страна, не работи: Отидете на Z4 |
|
Заден мигач, лява страна, неработещ, само за модели с 3/5 врати: Отидете на Z6 |
|
Заден мигач, лява страна, неработеща, само модели с 4 врати и комби: Отидете на Z8 |
|
Предупредителната лампа на левия мигач не работи: вижте раздел 413-01 за повече информация. |
|
Предна лампа и страничен мигач, лява страна, не работят: Отидете на Z18 |
|
→ Не |
|
Страничен мигач, дясна страна, не работи: Отидете на Z10 |
|
Преден мигач, дясна страна, не работи: Отидете на Z12 |
|
Заден мигач, дясна страна, неработещ, само за модели с 3/5 врати: Отидете на Z14 |
|
Заден мигач, дясна страна, неработеща, само модели с 4 врати и комби: Отидете на Z16 |
|
Индикаторната лампа на десния мигач не работи: Вижте раздел 413-01 за повече информация. |
|
Z2: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА СТРАНИЧНИЯ МИГАЧ, ЛЯВАТА СТРАНА |
|
1 Изключете страничния мигач, лявата страна - C753. |
|
2 Активирайте АЛАРМИТЕ. |
|

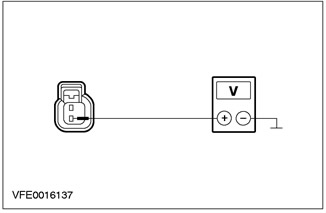

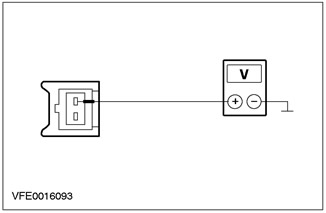

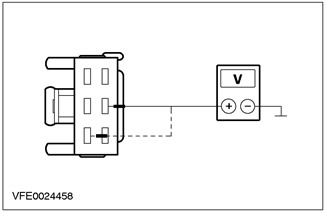

3 Измерете напрежението между щифт 2 на страничния мигач C753, лявата страна, верига 49S-LG13 (синьо/червено), страната на окабеляването и земята. |
|
• Регистрира ли се променливо напрежение на батерията? |
|
→ Да |
|
Отидете на Z3 |
|
→ Не |
|
ПОПРАВЕТЕ отворена верига 49S-LG13 (синьо/червено) между връзка S104 и странична лампа за мигач, лява страна, като използвате електрическите схеми. Проверете правилната работа на системата. |
|
Z3: ПРОВЕРЕТЕ ЗАЗЕЯВАНЕТО НА ЛАМПАТА НА СТРАНИЧНИЯ МИГАЧ. ЛЯВА СТРАНА |
|

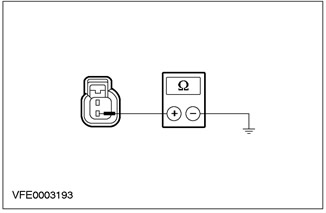

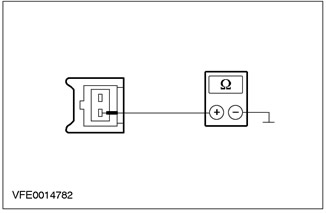

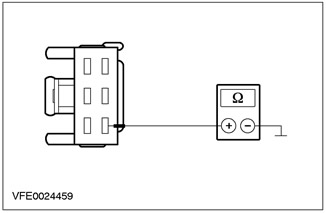

1 Измерете съпротивлението между щифт 1 на страничния мигач C753, лявата страна, верига 31-LG13 (черен), страната на окабеляването и земята. |
|
• Съпротивлението по-малко от 2 ома ли е? |
|
→ Да |
|
ПРОВЕРЕТЕ страничния мигач, лявата страна. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. ПРОВЕРЕТЕ дали системата работи правилно. |
|
→ Не |
|
ПОПРАВЕТЕ отворена верига 31-LG13 (черен) между страничния мигач, лявата страна, и връзката S121, като използвате електрическите схеми. Проверете правилната работа на системата. |
|
Z4: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА ПРЕДНАТА ЛАМПА ЗА МИГАЧ, ЛЯВА |
|
1 Изключете лампата за мигачи, лява страна, отпред - C713. |
|
2 Активирайте АЛАРМИТЕ. |
|

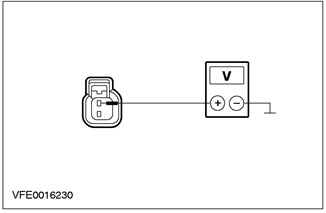

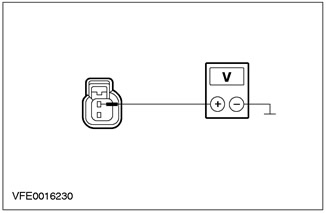

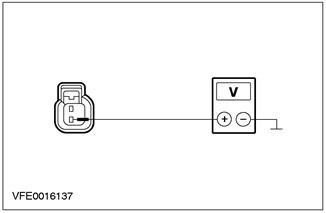

3 Измерете напрежението между щифт 2 на предния мигач C713, лявата страна, верига 49S-LG11 (синьо/оранжево), страната на окабеляването и земята. |
|
• Регистрира ли се променливо напрежение на батерията? |
|
→ Да |
|
Отидете на Z5 |
|
→ Не |
|
РЕМОНТирайте отворената верига 49S-LG11 (синьо/оранжево) между връзка S104 и предната лампа за мигач, лявата страна, като използвате електрическите схеми. Проверете правилната работа на системата. |
|
Z5: ПРОВЕРЕТЕ ЗАЗЕНИЯТ НА ЛАМПАТА НА ПРЕДНИЯ МИГАЧ, ЛЯВАТА СТРАНА |
|

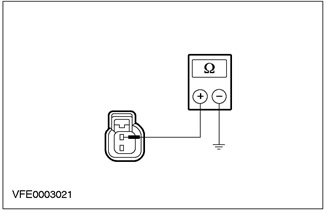

1 Измерете съпротивлението между щифт 1 на предния мигач C713, лява страна, верига 31-LG11 (черен), страната на окабеляването и земята. |
|
• Съпротивлението по-малко от 2 ома ли е? |
|
→ Да |
|
ПРОВЕРЕТЕ крушката на мигача, лявата страна. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. Проверете правилната работа на системата. |
|
→ Не |
|
ПОПРАВЕТЕ отворена верига 31-LG11 (черен) между предната лампа за мигач, лявата страна, и връзка S121, като използвате електрическите схеми. Проверете правилната работа на системата. |
|
Z6: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА ЗАДНАТА ЛАМПА ЗА МИГАЧ, ЛЯВАТА СТРАНА |
|
1 Влезте в позиция ИЗКЛ. |
|
2 Изключете лампата за мигачи, лява страна, задна - C461. |
|
3 Задвижете в положение ВКЛ. |
|
4 Активирайте АЛАРМИТЕ. |
|
5 Измерете напрежението между щифт 1 на лампата за заден мигач C461, лявата страна, верига 49S-LG12 (син), страната на окабеляването и земята. |
|
• Регистрира ли се променливо напрежение на батерията? |
|
→ Да |
|
Отидете на Z7 |
|
→ Не |
|
РЕМОНТИРАЙТЕ отворената(ите) верига(и) между връзка S3 и лампата на задния мигач, лявата страна, като използвате електрическите схеми. Проверете правилната работа на системата. |
|
Z7: ПРОВЕРЕТЕ ЗАЗЕНАТА ЛАМПА НА ЗАДНИЯ МИГАЧ, ЛЯВО |
|
1 Измерете съпротивлението между щифт 2 на лампата за заден мигач C461, лявата страна, верига 31-LG12 (черен), страната на окабеляването и земята. |
|
• Съпротивлението по-малко от 2 ома ли е? |
|
→ Да |
|
ПРОВЕРЕТЕ лампата на задния мигач, лявата страна. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. Проверете правилната работа на системата. |
|
→ Не |
|
РЕМОНТИРАЙТЕ отворената(ите) верига(и) между лампата на задния мигач, лявата страна, и връзката S184, като използвате електрическите схеми. Проверете правилната работа на системата. |
|
Z8: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА ЗАДНАТА СВЕТЛИНА, ЛЯВО |
|
1 Изключете светлинния модул, лявата страна, отзад - C476 (само за 4 врати) / C474 (само комби). |
|
2 Активирайте АЛАРМИТЕ. |
|
3 Измерете напрежението между задния светлинен модул, лявата страна: - Само версия с 4 врати: щифт 3 C476, верига 49S-LG12 (синьо), страна на окабеляването и маса. - Само "Универсален": щифт 5 C474, верига 49S-LG12 (син), страна на окабеляването и заземяване. |
|
• Регистрира ли се променливо напрежение на батерията? |
|
→ Да |
|
Отидете на Z9 |
|
→ Не |
|
ПОПРАВЕТЕ отворената(ите) верига(и) между връзката S3 и модула на задните светлини, лявата страна, като използвате електрическите схеми. Проверете правилната работа на системата. |
|
Z9: ПРОВЕРЕТЕ ЗАДНАТА СВЕТЛИНА, ЛЯВА СТРАНА |
|
1 Измерете съпротивлението между модула на задната светлина, лявата страна: - Само версия с 4 врати: щифт 6 C476, верига 31-LF23 (черен), страна на окабеляването и маса. - Само комби: щифт 6 C474, верига 31-LF23A (черен), страна на окабеляването и маса. |
|
• Съпротивлението по-малко от 2 ома ли е? |
|
→ Да |
|
ПРОВЕРЕТЕ лампата на задния мигач, лявата страна. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. Проверете правилната работа на системата. |
|
→ Не |
|
РЕМОНТИРАЙТЕ отворената(ите) верига(и) между задната лампа за мигач, лявата страна, и земята, като използвате електрическите схеми. Проверете правилната работа на системата. |
|
Z10: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА ПРЕДНАТА СТРАНИЧНА ЛАМПА ЗА МИГАЧ, ДЯСНА СТРАНА |
|
1 Изключете страничния мигач, дясна страна - C754. |
|
2 Активирайте АЛАРМИТЕ. |
|
3 Измерете напрежението между щифт 2 на мигача на предната страна C754, дясна страна, верига 49S-LG20 (синьо/бяло), страната на окабеляването и земята. |
|
• Регистрира ли се променливо напрежение на батерията? |
|
→ Да |
|
Отидете на Z11 |
|
→ Не |
|
ПОПРАВЕТЕ отворената(ите) верига(и) между връзката S4 и предната странична лампа за мигач, дясна страна, като използвате електрическите схеми. Проверете правилната работа на системата. |
|
Z11: ПРОВЕРКА НА МАСАТА НА СТРАНИЧНАТА ЛАМПА ЗА МИГАЧ, ДЯСНА СТРАНА |
|
1 Измерете съпротивлението между щифт 1 на страничния мигач C754, дясна страна, верига 31-LG20 (черен), страната на окабеляването и земята. |
|
• Съпротивлението по-малко от 2 ома ли е? |
|
→ Да |
|
ПРОВЕРЕТЕ страничния мигач от дясната страна. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. ПРОВЕРЕТЕ дали системата работи правилно. |
|
→ Не |
|
РЕМОНТИРАЙТЕ отворената верига 31-LG20 (черен) между предната странична лампа за мигач, дясна страна, и връзка S52, като използвате електрическите схеми. ПРОВЕРЕТЕ дали системата работи правилно. |
|
Z12: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА ПРЕДНАТА ЛАМПА ЗА МИГАЧ, ДЯСНА СТРАНА |
|
1 Изключете предния мигач, дясна страна - C714. |
|
2 Активирайте АЛАРМИТЕ. |
|
3 Измерете напрежението между щифт 2 на лампата за преден мигач C714, дясна страна, верига 49S-LG18 (син), страната на окабеляването и земята. |
|
• Регистрира ли се променливо напрежение на батерията? |
|
→ Да |
|
Отидете на Z13 |
|
→ Не |
|
РЕМОНТирайте отворената верига 49S-LG18 (син) между връзката S4 и предната лампа за мигач, от дясната страна, като използвате електрическите схеми. ПРОВЕРЕТЕ дали системата работи правилно. |
|
Z13: ПРОВЕРКА НА МАСАТА НА ПРЕДНАТА ЛАМПА ЗА МИГАЧ, ДЯСНА СТРАНА |
|
1 Измерете съпротивлението между щифт 1 на предния мигач C714, дясна страна, верига 31-LG18 (черен), страната на окабеляването и земята. |
|
• Съпротивлението по-малко от 2 ома ли е? |
|
→ Да |
|
ПРОВЕРЕТЕ крушката на мигача от дясната страна. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. ПРОВЕРЕТЕ дали системата работи правилно. |
|
→ Не |
|
ПОПРАВЕТЕ отворена верига 31-LG18 (черен) между предната мигача, дясна страна, и връзката S109, като използвате електрическите схеми. ПРОВЕРЕТЕ дали системата работи правилно. |
|
Z14: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО КЪМ ЗАДНИЯ МИГАЧ, ДЯСНАТА СТРАНА |
|
1 Изключете заден мигач, дясна страна - C462. |
|
2 Активирайте АЛАРМИТЕ. |
|
3 Измерете напрежението между щифт 1 на лампата за заден мигач C462, дясна страна, верига 49S-LG19 (синьо/червено), страната на окабеляването и земята. |
|
• Регистрира ли се променливо напрежение на батерията? |
|
→ Да |
|
Отидете на Z15 |
|
→ Не |
|
РЕМОНТИРАЙТЕ отворената верига 49S-LG19 (синьо/червено) между връзка S4 и задната мигача от дясната страна, като използвате електрическите схеми. ПРОВЕРЕТЕ дали системата работи правилно. |
|
Z15: ПРОВЕРЕТЕ ЗАЗЕНАТА ЛАМПА НА ЗАДНИЯ МИГАЧ, ДЯСНАТА СТРАНА |
|
1 Измерете съпротивлението между щифт 2 на задния мигач C462, дясна страна, верига 31-LG19 (черен), страната на окабеляването и земята. |
|
• Съпротивлението по-малко от 2 ома ли е? |
|
→ Да |
|
ПРОВЕРЕТЕ заден мигач от дясната страна. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. ПРОВЕРЕТЕ дали системата работи правилно. |
|
→ Не |
|
РЕМОНТирайте отворената(ите) верига(и) между задния мигач от дясната страна и земята, като използвате електрическите схеми. ПРОВЕРЕТЕ дали системата работи правилно. |
|
Z16: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА ЗАДНОТО СВЕТЛИНЕ, ДЯСНАТА СТРАНА |
|
1 Изключете светлинния модул, дясна страна, отзад - C477 (само с 4 врати) / C477 (само комби). |
|
2 Активирайте АЛАРМИТЕ. |
|
3 Измерете напрежението между задния светлинен блок, отдясно: - Само версия с 4 врати: щифт 1 C477, верига 49S-LG19 (синьо/червено), страна на окабеляването и маса. - само "Универсален": щифт 5 C475, верига 49S-LG19 (синьо/червено), страна на окабеляването и маса. |
|
• Регистрира ли се променливо напрежение на батерията? |
|
→ Да |
|
Отидете на Z17 |
|
→ Не |
|
РЕМОНТирайте отворената верига 49S-LG19 (синьо/червено) между връзка S4 и модула за задно осветление, от дясната страна, като използвате електрическите схеми. ПРОВЕРЕТЕ дали системата работи правилно |
|
Z17: ПРОВЕРЕТЕ ЗАЗЕНОТО ЗАДНО СВЕТЛИНЕ |
|
1 Измерете съпротивлението между модула на задната светлина от дясната страна: - Само версия с 4 врати: щифт 4 C477, верига 31-LF24 (черен), страна на окабеляването и маса. - Само комби: щифт 6 C475, верига 31-LF24A (черен), страна на окабеляването и маса. |
|
• Съпротивлението по-малко от 2 ома ли е? |
|
→ Да |
|
ПРОВЕРЕТЕ заден мигач от дясната страна. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. ПРОВЕРЕТЕ дали системата работи правилно. |
|
→ Не |
|
ПОПРАВЕТЕ отворена верига 31-LF24 (A) (черен) между задния мигач от дясната страна и земята, като използвате електрическите схеми. ПРОВЕРЕТЕ дали системата работи правилно. |
|
Z18: ПРОВЕРЕТЕ ЗАХРАНВАНЕТО НА ЛАМПАТА ЗА ЛЯВ МИГАТ, ПРЕДНА |
|
1 Изключете крушката на левия мигач, отпред - C713. |
|
2 Активирайте ЛЯВИЯ МИГАЧ. |
|
3 Измерете напрежението между щифт 2 на предния ляв мигач C713, верига 49S-LG11 (син/оранжев), страната на окабеляването и земята. |
|
• Регистрирано AC напрежение? |
|
→ Да |
|
РЕМОНТирайте отворената верига 31-LG11 (черен) между S121 и земята, като използвате схемите на свързване. ПРОВЕРЕТЕ дали системата работи правилно. |
|
→ Не |
|
ВЪЗСТАНОВЕТЕ захранването към верига 49S-LG11 (синьо/оранжево) между предния ляв мигач и връзката S104, като използвате електрическите схеми. ПРОВЕРЕТЕ дали системата работи правилно. |
ТОЧЕН ТЕСТ AA: МИГАЧНИТЕ ЛАМПИ РАБОТАТ ПРАВИЛНО, НО БЕЗ ЗВУКОВ ПИСУК
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
AA1: ПРОВЕРКА НА МАСАТА НА ПРЕВКЛЮЧВАТЕЛЯ ЗА МИГАЧ |
|
1 Влезте в позиция ИЗКЛ. |
|
2 Изключете превключвателя за мигачи - C459. |
|
3 Измерете съпротивлението между щифт 5 на превключвателя на мигачите C459, верига 91-LG43 (черен/бял), страната на окабеляването и земята. |
|
• Съпротивлението по-малко от 2 ома ли е? |
|
→ Да |
|
Отидете на AA2 |
|
→ Не |
|
РЕМОНТирайте отворената верига 91-LG43 (черно/бяло) между превключвателя на мигачите и връзката S12, като използвате електрическите схеми. Ако е необходимо, МОНТИРАЙТЕ нов ключ за мигачи. ПРОВЕРЕТЕ дали системата работи правилно. |
|
AA2: ПРОВЕРКА НА ПРЕВКЛЮЧВАТЕЛЯ ЗА МИГАЧ |
|
1 Активирайте АЛАРМИТЕ. |
|
2 Измерете напрежението между щифт 4 на превключвателя на мигачите C459, верига 29S-LG43 (оранжево/бяло), страната на окабеляването и земята. |
|
• Регистрира ли се променливо напрежение на батерията? |
|
→ Да |
|
ПРОВЕРЕТЕ превключвателя на мигачите според проверката на елемента: Вижте раздел 417-01 за повече информация. Ако е необходимо, ИНСТАЛИРАЙТЕ новия елемент. ПРОВЕРЕТЕ дали системата работи правилно. |
|
→ Не |
|
Отидете на AA3 |
|
AA3: ПРОВЕРЕТЕ ВЕРИГАТА ЗА УПРАВЛЕНИЕ НА КЛАКСОНА ОТ БУТОНА НА АВАРИЙНАТА СВЕТЛИНА |
|
1 Изключете бутона за аварийна светлина - C458. |
|
2 Измерете съпротивлението между щифт 4 C459 на превключвателя за мигачи, верига 29S-LG43 (оранжев/бял), страна на окабеляването, и щифт 8 C458 на бутона за аварийни светлини, верига 29S-LG43 (оранжево/бяло), страна на окабеляването. |
|
• Съпротивлението по-малко от 2 ома ли е? |
|
→ Да |
|
Проверете бутона за аварийни светлини. Ако е необходимо, МОНТИРАЙТЕ нов елемент. ПРОВЕРЕТЕ дали системата работи правилно. |
|
→ Не |
|
РЕМОНТИРАЙТЕ отворената верига 29S-LG43 (оранжево/бяло) между превключвателя на мигачите и бутона на аварийните светлини, като използвате електрическите схеми. ПРОВЕРЕТЕ дали системата работи правилно. |
Коментари на посетители
