ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
|
A1: ПРОВЕРКА ЗА СИМВОЛ НА МОБИЛЕН ТЕЛЕФОН НА АУДИО УСТРОЙСТВОТО |
|
|
1 Проверете съвместимостта на аудиоблока. |
|
|
• Аудио устройството има ли символ за телефон след номера на модела? |
|
|
→ Да |
|
|
Отидете на A2 |
|
|
→ Не |
|
|
ИНСТАЛИРАЙТЕ нов аудио блок със символ на телефон. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
A2: ПРОВЕРЕТЕ СИМВОЛА НА ТЕЛЕФОНА НА ДИСПЛЕЯ НА АУДИО УСТРОЙСТВОТО |
|
|
1 Задвижете в положение ВКЛ. |
|
|
• ИНСТАЛИРАЙТЕ мобилния телефон на скобата на слушалката. Когато устройството е включено, появява ли се СИМВОЛЪТ НА ТЕЛЕФОНА на дисплея на аудио устройството? |
|
|
→ Да |
|
|
Отидете на A3 |
|
|
→ Не |
|
|
Отидете на B3 Отидете на PINPOINT TEST B |
|
|
A3: ПРОВЕРКА НА КАБЕЛНИЯ СНОП 91S-MD37 ОТ АУДИО УСТРОЙСТВО КЪМ ПРЕНОСИМО ПОДДЪРЖАЩ МОДУЛ |
|
|
1 Влезте в позиция ИЗКЛ. |
|
|
2 Изключете ръчния поддържащ модул - C463. |
|
|
3 Откачете аудио модула - C447. |
|
|

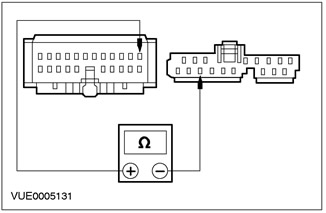

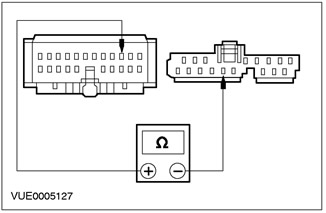

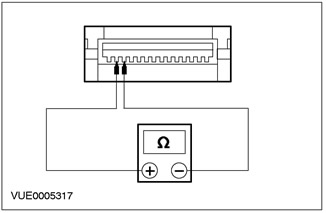

4 С помощта на цифров мултицет измерете съпротивлението между C447 щифт 4 на аудио модула, верига 91S - MD37 (черно/червено), страната на окабеляването и C463 щифт 11 на преносимата операционна поддръжка Модул, електрически вериги 91S - MD37 (черно/червено), страна на окабеляването. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на A4 |
|
|
→ Не |
|
|
Поправете електрическата верига. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
A4: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО В ПРЕНОСИМАТА ПОДДЪРЖАЩА ЗОНА |
|
|
1 Задвижете в положение ВКЛ. |
|
|

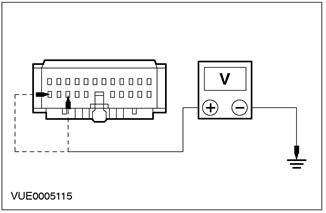

2 С помощта на DMM измерете напрежението между C463 щифт 10 на преносимия модул за поддръжка, верига 29-MC9 (оранжево/черно), страната на снопа и C463 щифт 8 на преносимия модул за поддръжка режим, верига 75-MC9 (жълто/зелено) от страната на снопа и земята. |
|
• Във всички случаи напрежението над 10 V ли е? |
|
|
→ Да |
|
|
Отидете на A5 |
|
|
→ Не |
|
|
ПОПРАВЕТЕ верига 29-MC9 (оранжево/черно) или верига 75-MC9 (жълто/зелено). ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
A5: ПРОВЕРЕТЕ ЗАЗЕМЯВАЩАТА ВЕРИГА 91-MC9 (ЧЕРНО/ЗЕЛЕНО) |
|
|
1 Влезте в позиция ИЗКЛ. |
|
|

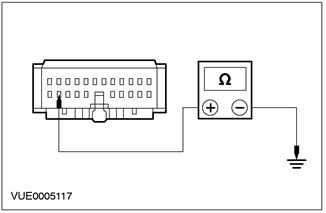

2 С помощта на DMM измерете съпротивлението между C463 щифт 9 на преносимия модул за поддръжка, верига 91 - MC9 (черен/зелен), страната на окабеляването и земята. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на A6 |
|
|
→ Не |
|
|
Поправете електрическата верига. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
A6: ПРОВЕРЕТЕ ДАЛИ АУДИО УСТРОЙСТВОТО ФУНКЦИОНИРА ПРАВИЛНО |
|
|
1 Заменете с познато добро, съвместимо аудио устройство. |
|
|
2 Задвижете в положение ВКЛ. |
|
|
3 Проверете дали аудио модулът работи правилно. |
|
|
• Съобщението PHONE появява ли се на дисплея на аудио устройството, когато мобилен телефон е поставен на скобата на слушалката? |
|
|
→ Да |
|
|
ИНСТАЛИРАЙТЕ новия аудио блок. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
→ Не |
|
|
ИНСТАЛИРАЙТЕ новия преносим модул за поддръжка. ПРОВЕРЕТЕ дали системата работи правилно. |
|
ТОЧЕН ТЕСТ B: ЛИПСВАЩО ЗАРЕЖДАНЕ НА БАТЕРИЯТА НА МОБИЛНИЯ ТЕЛЕФОН
|
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
|
B1: ПРОВЕРЯВАЙТЕ ДИСПЛЕЯ НА МОБИЛНИЯ ТЕЛЕФОН, ПРИ ИЗПОЛЗВАНЕ ИЗВЪН АВТОМОБИЛА |
|
|
1 Активирайте мобилния телефон извън автомобила. |
|
|
• Дисплеят на мобилния телефон показва ли ниска батерия? |
|
|
→ Да |
|
|
Отидете на B2 Отидете на PINPOINT TEST B |
|
|
→ Не |
|
|
ПРОВЕРЕТЕ батерията на мобилния си телефон. ВИЖТЕ ръководството с инструкции на мобилния телефон. |
|
|
B2: ПРОВЕРЕТЕ СИМВОЛА НА БАТЕРИЯТА НА МОБИЛНИЯ ТЕЛЕФОН |
|
|
1 Задвижете в положение ВКЛ. |
|
|
• ИНСТАЛИРАЙТЕ мобилния телефон на скобата на слушалката. Символът на батерията мига ли? |
|
|
→ Да |
|
|
Батерията се зарежда правилно. ИЗЧАКАЙТЕ батерията да се зареди. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
→ Не |
|
|
Отидете на B3 Отидете на PINPOINT TEST B |
|
|
B3: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО В ПРЕНОСИМАТА ПОДДЪРЖАЩА ЗОНА |
|
|
1 Изключете ръчния поддържащ модул - C463. |
|
|
2 С помощта на DMM измерете напрежението между C463 щифт 10 на преносимия модул за поддръжка, верига 29-MC9 (оранжево/черно), страната на снопа и C463 щифт 8 на преносимия модул за поддръжка режим, верига 75-MC9 (жълто/зелено) от страната на снопа и земята. |
|
• Във всички случаи напрежението над 10 V ли е? |
|
|
→ Да |
|
|
Отидете на B4 Отидете на PINPOINT TEST B |
|
|
→ Не |
|
|
ПОПРАВЕТЕ верига 29-MC9 (оранжево/черно) или верига 75-MC9 (жълто/зелено). ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
B4: ПРОВЕРЕТЕ НАПРЕЖЕНИЕТО НА ВЕРИГАТА НА ТРЪБНАТА СКОНБА 8-MC17 |
|
|
1 Откачете скобата на тръбата - C471. |
|
|

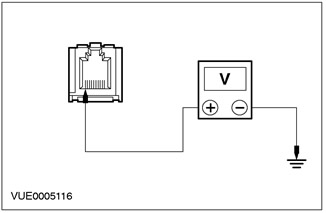

2 С помощта на цифров мултицет измерете напрежението между щифта 10 на скобата на тръбата C471, верига 8 - MC17 (бяло/червено), страната на окабеляването и земята. |
|
• Напрежението над 10V ли е? |
|
|
→ Да |
|
|
Отидете на B5 Отидете на PINPOINT TEST B |
|
|
→ Не |
|
|
ЗАБЕЛЕЖКА: Ако конекторът е повреден, инсталирайте нов кабелен сноп. РЕМОНТирайте електрическата верига. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
B5: ПРОВЕРЕТЕ ЗАЗЕМЯВАЩАТА ВЕРИГА 91-MC9 (ЧЕРНО/ЗЕЛЕНО) |
|
|

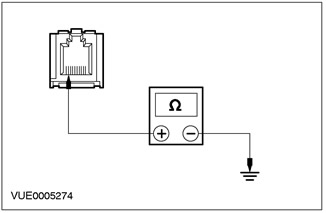

1 С помощта на DMM измерете съпротивлението между C463 щифт 9 на преносимия модул за поддръжка, верига 91 - MC9 (черен/зелен), страната на окабеляването и земята. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на B6 Отидете на PINPOINT TEST B |
|
|
→ Не |
|
|
РЕМОНТирайте електрическата верига. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
B6: ПРОВЕРЕТЕ 91-MC10 ЗАЗЕМЯВАЩА ВЕРИГА (ЧЕРНО/ЧЕРВЕНО) |
|
|
1 С помощта на цифров мултицет измерете съпротивлението между щифт 9 на скобата на тръбата C471, верига 91 - MC10 (черен/червен), страната на окабеляването и земята. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
ИНСТАЛИРАЙТЕ новия преносим модул за поддръжка. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
→ Не |
|
|
Поправете електрическата верига. ПРОВЕРЕТЕ дали системата работи правилно. |
|
ТОЧЕН ТЕСТ C: МОБИЛНИЯТ ТЕЛЕФОН НЕ РАБОТИ ПОРАДИ СЛАБ СИГНАЛ
|
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
|
C1: ПРОВЕРЯВАЙТЕ СИГНАЛА НА МОБИЛНИЯ ТЕЛЕФОН, КОГАТО СТЕ ИЗВЪН АВТОМОБИЛА |
|
|
ЗАБЕЛЕЖКА: Уверете се, че сте избрали правилната мрежа за мобилен телефон, преди да извършвате каквито и да е проверки. |
|
|
1 Използвайте мобилния си телефон, докато сте извън автомобила. |
|
|
• Мобилният телефон осигурява ли добър сигнал извън колата? |
|
|
→ Да |
|
|
Отидете на C2 Отидете на PINPOINT TEST C |
|
|
→ Не |
|
|
ТЕСТВАЙТЕ системата в зона, за която е известно, че има добра сила на сигнала. |
|
|
C2: ПРОВЕРЕТЕ ВРЪЗКАТА НА АНТЕНАТА В ОБЛАСТТА НА КОНСТРУКТОРА |
|
|
1 Проверете кабелната връзка на антената. |
|
|
• Антената свързана ли е към скобата на слушалката? |
|
|
→ Да |
|
|
Отидете на C3 Отидете на PINPOINT TEST C |
|
|
→ Не |
|
|
РЕМОНТирайте връзката на антената. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
C3: ПРОВЕРКА НА ИНСТАЛАЦИЯТА НА АНТЕНАТА |
|
|
1 Разгледайте антената. |
|
|
• Антената е правилно монтирана на предното стъкло. За повече информация вижте Антена - Мобилен телефон, наличен в този раздел. . |
|
|
→ Да |
|
|
Отидете на C4 Отидете на PINPOINT TEST C |
|
|
→ Не |
|
|
ИНСТАЛИРАЙТЕ новата антена правилно. За повече информация вижте Антена - Мобилен телефон, наличен в този раздел. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
C4: ПРОВЕРЕТЕ КАБЕЛА НА АНТЕНАТА ЗА КЪСО СЪЕДИНЕНИЕ |
|
|

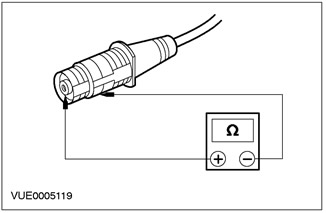

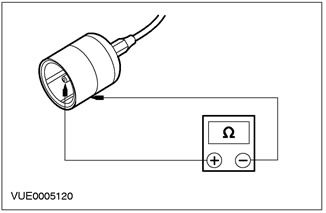

1 С помощта на цифров мултицет измерете съпротивлението между централния проводник на антената и земята (екран) на антената. |
|
• Съпротивлението между 9 000 и 10 000 ома ли е? |
|
|
→ Да |
|
|
Отидете на C5 Отидете на PINPOINT TEST C |
|
|
→ Не |
|
|
ИНСТАЛИРАЙТЕ нова антена. За повече информация вижте Антена - Мобилен телефон, наличен в този раздел. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
C5: ПРОВЕРКА НА ВРЪЗКАТА НА АНТЕНАТА КЪМ КОНСТРУКТОРА |
|
|
1 С помощта на цифров мултицет измерете съпротивлението между централния проводник на антената и земята (екран) на антената. |
|
• Съпротивлението между 9 000 и 10 000 ома ли е? |
|
|
→ Да |
|
|
Отидете на C6 Отидете на PINPOINT TEST C |
|
|
→ Не |
|
|
ИНСТАЛИРАЙТЕ нова антена. За повече информация вижте Антена - Мобилен телефон, наличен в този раздел. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
C6: ПРОВЕРКА НА КОНЕКТОРА, СВЪРЗВАЩ СКОБАТА НА СЛУШАЛКАТА КЪМ МОБИЛНИЯ ТЕЛЕФОН |
|
|
1 С помощта на цифров мултицет измерете съпротивлението между C1026 щифт 2 на тръбната скоба, страна на окабеляването, и C1026 щифт 3 на тръбната скоба, страна на окабеляването. |
|
• Съпротивлението между 9 000 и 10 000 ома ли е? |
|
|
→ Да |
|
|
ПРОВЕРЕТЕ връзката между мобилния телефон и скобата на слушалката. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
→ Не |
|
|
МОНТИРАЙТЕ нова тръбна скоба. За повече информация вижте тръбната скоба, налична в този раздел. ПРОВЕРЕТЕ дали системата работи правилно. |
|
ТОЧЕН ТЕСТ D: ПОВРЕДА В МИКРОФОНА НА МОБИЛНИЯ ТЕЛЕФОН
|
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
|
D1: ПРОВЕРКА ДАЛИ СЕ ПРЕДАВА ГЛАС ПРИ ОБАЖДАНЕ ИЗВЪН АВТОМОБИЛА |
|
|
ЗАБЕЛЕЖКА: Уверете се, че мобилният телефон е оригинален мобилен телефон на Ford. Подобни телефони, различни от марката Ford, не са съвместими с тази система. Когато е включен, дисплеят на мобилния телефон Ford показва логото на Ford. |
|
|
1 Използвайте мобилния си телефон, докато сте извън автомобила. |
|
|
• Мобилният телефон предава ли глас по време на телефонни разговори извън автомобила? |
|
|
→ Да |
|
|
Отидете на D2 Отидете на PINPOINT TEST D |
|
|
→ Не |
|
|
СВЪРЖЕТЕ СЕ С Центъра за обслужване на Motorola. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
D2: ПРОВЕРКА НА ВЕРИГА 3-MC8 (КАФЯВО/ЧЕРВЕНО) ЗА ОТВОРЕНО |
|
|
1 Изключете ръчния поддържащ модул - C463. |
|
|
2 Изключете микрофона - C440. |
|
|

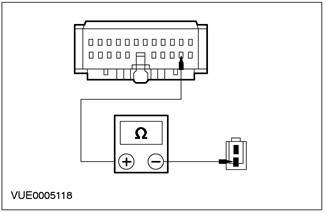

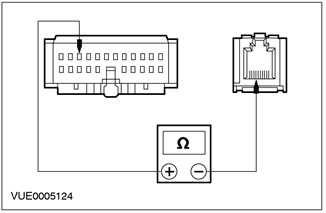

3 С помощта на цифров мултицет измерете съпротивлението между C463 щифт 2 на преносимия модул за поддръжка, верига 3 - MC8 (кафяво/червено), страната на окабеляването и C440 щифт 1 на микрофона, електрическа верига 3 - MC8 (кафяв/червен), страна на окабеляването. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на D3 Отидете на PINPOINT TEST D |
|
|
→ Не |
|
|
РЕМОНТирайте електрическата верига. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
D3: ПРОВЕРКА НА ВЕРИГА 1-MD26 (БЯЛО/ЧЕРНО) ЗА ОТВОРЕНО |
|
|

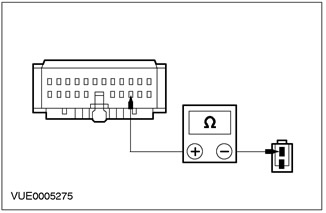

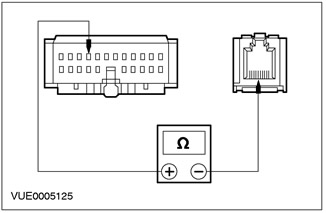

1 С помощта на цифров мултицет измерете съпротивлението между C463 щифт 3 на преносимия поддържащ модул, верига 1 - MD26 (бял/черен), и C440 щифт 1 на микрофона, верига 1 - MD26 (бял/черен), страна на окабеляването. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
ИНСТАЛИРАЙТЕ нов микрофон. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
→ Не |
|
|
РЕМОНТирайте електрическата верига. ПРОВЕРЕТЕ дали системата работи правилно. |
|
ТОЧЕН ТЕСТ E: НИСЪК ИЛИ НЯМА ЗВУК ОТ ГОВОРИТЕЛИТЕ
|
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
|
E1: ПРОВЕРЕТЕ ДАЛИ ФУНКЦИОНИРА МОБИЛНИЯ ТЕЛЕФОН ИЗВЪН АВТОМОБИЛА |
|
|
1 ИЗПЪРШЕТЕ самотеста на аудио модула. Вижте раздел 415-00 за повече информация. |
|
|
2 Използвайте мобилния си телефон, докато сте извън автомобила. |
|
|
• Мобилният телефон функционира ли правилно извън автомобила? |
|
|
→ Да |
|
|
Отидете на E2 Отидете на PINPOINT TEST E |
|
|
→ Не |
|
|
СВЪРЖЕТЕ СЕ С Центъра за обслужване на Motorola. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
E2: ПРОВЕРКА НА ВЕРИГА 1-MD52 ЗА ОТВОРЕНА |
|
|
1 Изключете ръчния поддържащ модул - C463. |
|
|
2 Откачете аудио модула - C447. |
|
 |

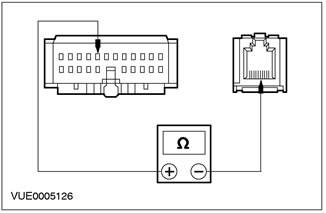

3 С помощта на цифров мултицет измерете съпротивлението между C463 щифт 21 на ръчния модул за поддръжка на операции, верига 1 - MD52 (бяло/червено), страната на окабеляването и C447 щифт 9 на аудиото блок, електрическа верига 1 - MD52 (бял/червен), страна на окабеляването. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на E3 Отидете на PINPOINT TEST E |
|
|
→ Не |
|
|
Поправете електрическата верига. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
E3: ПРОВЕРКА НА ВЕРИГА 8 - MD52 ЗА ОТВОРЕНО |
|
 |
1 С помощта на цифров мултицет измерете съпротивлението между C463 щифт 22 на преносимия модул за поддръжка на операции, верига 8 - MD52 (бяло/червено), страната на окабеляването и C447 щифт 8 на аудиото блок, електрическа верига 8 - MD52 (бял/червен), страна на окабеляването. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
ИНСТАЛИРАЙТЕ новия преносим модул за поддръжка. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
→ Не |
|
|
РЕМОНТирайте електрическата верига. ПРОВЕРЕТЕ дали системата работи правилно. |
|
ТОЧЕН ТЕСТ F: СЪОБЩЕНИЯТА НА МОБИЛНИЯ ТЕЛЕФОН НЕ СЕ ПОКАЗВАТ НА ДИСПЛЕЯ НА АУДИО УСТРОЙСТВОТО
|
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
|
F1: ПРОВЕРКА ДАЛИ ФУНКЦИОНИРА МОБИЛНИЯ ТЕЛЕФОН ИЗВЪН АВТОМОБИЛА |
|
|
1 Използвайте мобилния си телефон, докато сте извън автомобила. |
|
|
• Мобилният телефон функционира ли правилно извън автомобила? |
|
|
→ Да |
|
|
Отидете на F2 Отидете на PINPOINT TEST F |
|
|
→ Не |
|
|
СВЪРЖЕТЕ СЕ С Центъра за обслужване на Motorola. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
F2: ПРОВЕРКА ЗА ОТВОРЕНА ЕЛЕКТРИЧЕСКА ВЕРИГА 91S-MC19 |
|
|
1 Изключете ръчния поддържащ модул - C463. |
|
|
2 Откачете скобата на тръбата - C471. |
|
|

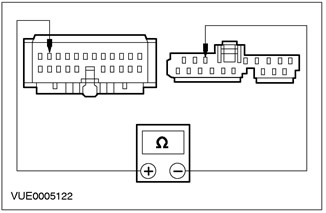

3 С помощта на цифров мултицет измерете съпротивлението между щифт 20 C463 на ръчния модул за поддръжка, верига 91S - MC19 (черен/зелен), страната на окабеляването и щифт 7 C471 на скобата на слушалката, електрическа верига 91S - MC19 (черно/зелено), страна на окабеляването. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на F3 Отидете на PINPOINT TEST F |
|
|
→ Не |
|
|
РЕМОНТирайте електрическата верига. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
F3: ПРОВЕРКА 5-MC20 ВЕРИГА ЗА ОТВОРЕНА |
|
|

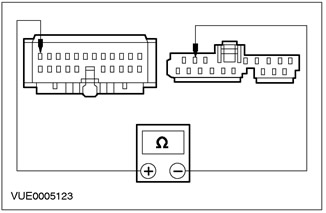

1 С помощта на цифров мултицет измерете съпротивлението между щифт 19 C463 на ръчния модул за поддръжка, верига 5 - MC20 (синьо/жълто), страната на окабеляването и щифт 6 C471 на скобата на слушалката, верига 5 - MC20 (синьо/жълто), страна на окабеляването. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на F4 Отидете на PINPOINT TEST F |
|
|
→ Не |
|
|
Поправете електрическата верига. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
F4: ПРОВЕРКА 4-MC21 ВЕРИГА ЗА ОТВОРЕНА |
|
|
1 С помощта на цифров мултицет измерете съпротивлението между щифт 18 C463 на ръчния модул за поддръжка, верига 4 - MC21 (сиво/бяло), страната на окабеляването и щифт 5 C471 на скобата на слушалката, електрическа верига 4 - MC21 (сиво/бяло), страна на окабеляването. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на F5 Отидете на PINPOINT TEST F |
|
|
→ Не |
|
|
РЕМОНТирайте електрическата верига. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
F5: ПРОВЕРКА НА ВЕРИГА 5-EA10 ЗА ОТВОРЕНО |
|
|
1 Откачете аудио модула - C447. |
|
|

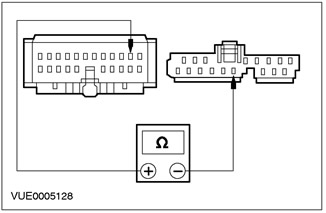

2 С помощта на цифров мултицет измерете съпротивлението между C463 щифт 13 на преносимия модул за поддръжка, верига 5 - EA10 (синьо/жълто), страната на окабеляването и C447 щифт 2 на аудио модула, електрическа верига 5 - EA10 (синьо/жълто), страна на окабеляването. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на F6 Отидете на PINPOINT TEST F |
|
|
→ Не |
|
|
РЕМОНТирайте електрическата верига. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
F6: ПРОВЕРКА НА ВЕРИГА 4-EA10 ЗА ОТВОРЕНО |
|
|
1 С помощта на цифров мултицет измерете съпротивлението между C463 щифт 12 на преносимия модул за поддръжка, верига 4 - EA10 (сив/черен), страната на окабеляването и C447 щифт 1 на аудио модула, електрическа верига 4 - EA10 (сив/черен), страна на окабеляването. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на A6 |
|
|
→ Не |
|
|
Поправете електрическата верига. ПРОВЕРЕТЕ дали системата работи правилно. |
|
