ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
|
A1: ПРОВЕРКА НА РАБОТАТА НА КОНТРОЛНАТА ЛАМПА ЗА ВЪНШНАТА ТЕМПЕРАТУРА |
|
|
1 Влезте в режима на самотест на Центъра за информация и съобщения, Тест номер едно: Активиране на сегменти. |
|
|
• Индикаторът за външна температура светва ли? |
|
|
→ Да |
|
|
Отидете на A2 Отидете на PINPOINT TEST A |
|
|
→ Не |
|
|
ИНСТАЛИРАЙТЕ нов център за информация и съобщения. За повече информация, моля, вижте Центъра за съобщения, достъпен в този раздел. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
A2: ПРОВЕРЕТЕ ВХОДНИЯ СИГНАЛ ОТ СЕНЗОР ЗА ТЕМПЕРАТУРА НА ВЪНШНИЯ ВЪЗДУХ |
|
|
1 Влезте в режима за самодиагностика на центъра за информация и съобщения, тест номер шест, състояние на входния сензор за температура на въздуха. |
|
|
• Дисплеят на сензора за температура на външния въздух показва стойността в °C? |
|
|
→ Да |
|
|
ИНСТАЛИРАЙТЕ нов център за информация и съобщения. За повече информация, моля, вижте Центъра за съобщения, достъпен в този раздел. . |
|
|
→ Не |
|
|
Отидете на A3 Отидете на PINPOINT TEST A |
|
|
A3: ПРОВЕРКА 9-GE38 ВЕРИГА (КАФЯВО/ЖЪЛТО) ЗА ОТВОРЕНА |
|
|
1 Откачете центъра за информация и съобщения - C467. |
|
|
2 Изключете сензора за външна температура - C974. |
|
|

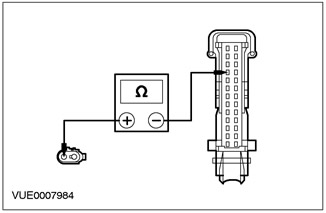

3 С помощта на DMM измерете съпротивлението между C467 щифт 10 на центъра за информация и съобщения, верига 9-GE38 (кафяво/жълто) от страната на окабеляването и C974 щифт 2 на сензора за температура на околния въздух, от страната на окабеляването Страната на окабеляването. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на A4 Отидете на PINPOINT TEST A |
|
|
→ Не |
|
|
РЕМОНТ на верига 9-GE38 (кафяв/жълт). ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
A4: ПРОВЕРКА 8-GE38 ВЕРИГА (БЯЛО/ЧЕРНО) ЗА ОТВОРЕНА |
|
|

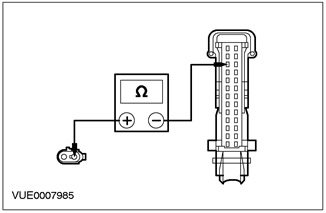

1 С помощта на DMM измерете съпротивлението между щифт 11 на Центъра за информация и съобщения C467, верига 8-GE38 (бяло/черно) от страната на окабеляването и щифт 1 на сензора за температура на околния въздух C974, със страната на окабеляването. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
ИНСТАЛИРАЙТЕ нов сензор за външна температура. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
→ Не |
|
|
РЕМОНТ 8-GE38 електрическа верига (бяло/черно). ПРОВЕРЕТЕ дали системата работи правилно. |
|
ТОЧЕН ТЕСТ B: КОНТРОЛНА СВЕТЛИНА СВЕТИ ПОСТОЯННО - ВЪНШНА ТЕМПЕРАТУРА
|
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
|
B1: ПРОВЕРЕТЕ ВХОДНИЯ СИГНАЛ ОТ СЕНЗОР ЗА ВЪНШНА ТЕМПЕРАТУРА |
|
|
1 Уверете се, че външната температура е над 5°C, преди да извършите този тест. |
|
|
2 Влезте в режима за самодиагностика на центъра за информация и съобщения, тест номер шест, включете сегментите. |
|
|
• Сензорът за външна температура показва ли стойности над 5°C? |
|
|
→ Да |
|
|
ИНСТАЛИРАЙТЕ нов център за информация и съобщения. За повече информация, моля, вижте Центъра за съобщения, достъпен в този раздел. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
→ Не |
|
|
ИНСТАЛИРАЙТЕ нов сензор за външна температура. |
|
ТОЧЕН ТЕСТ C: ПРЕДУПРЕЖДИТЕЛНА СВЕТЛИНА НЕ РАБОТИ - ПРЕДУПРЕЖДИТЕЛНА СВЕТЛИНА ЗА НИВОТО НА ПЕРИЛНАТА ТЕЧНОСТ
|
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
|
C1: ФУНКЦИЯ ЗА ПРОВЕРКА НА НИВОТО НА ТЕЧНОСТТА ЗА ПЕРИЛКА |
|
|
1 Влезте в режим на самотест на центъра за информация и съобщения, Тест номер едно, Активиране на сегменти. |
|
|
• Светва ли индикаторът за нивото на течността за измиване на предното стъкло? |
|
|
→ Да |
|
|
Отидете на C2 Отидете на PINPOINT TEST C |
|
|
→ Не |
|
|
ИНСТАЛИРАЙТЕ нов център за информация и съобщения. За повече информация, моля, вижте Центъра за съобщения, достъпен в този раздел. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
C2: ПРОВЕРКА НА ВЕРИГА 91S-GC8 (ЧЕРНО/ОРАНЖЕВО) ЗА ОТВОРЕНО |
|
|
1 Откачете центъра за информация и съобщения - C467. |
|
|
2 Изключете превключвателя за нивото на течността за измиване на предното стъкло - C813. |
|
|

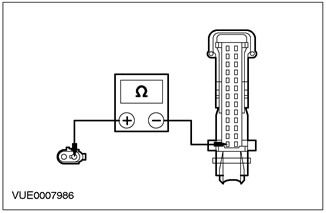

3 С помощта на цифров мултицет измерете съпротивлението между щифт 1 C467 на центъра за информация и съобщения, верига 91S-GC8 (черен/оранжев) от страната на окабеляването и щифт 1 C813 на превключвател за нивото на течността за измиване, от страната на окабеляването. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
Отидете на C3 Отидете на PINPOINT TEST C |
|
|
→ Не |
|
|
РЕМОНТирайте електрическата верига 91S-GC8 (черно/оранжево). ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
C3: ПРОВЕРКА НА ВЕРИГА 91-GC8 (ЧЕРНО/ОРАНЖЕВО) ЗА ОТВОРЕНО |
|
|

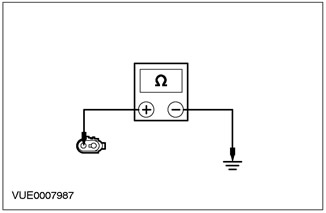

1 С помощта на DMM измерете съпротивлението между щифт 2 на превключвателя за ниво на течността за измиване C813, верига 91-GC8 (черен/оранжев) от страната на окабеляването и земята. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
МОНТИРАЙТЕ нов превключвател за нивото на течността за измиване. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
→ Не |
|
|
РЕМОНТ верига 91-GC8 (черен/оранжев). ПРОВЕРЕТЕ дали системата работи правилно. |
|
ТОЧЕН ТЕСТ D: ПОСТОЯННО СВЕТИ ПРЕДУПРЕЖДИТЕЛНА СВЕТЛИНА - ПРЕДУПРЕЖДИТЕЛНА СВЕТЛИНА ЗА НИВОТО НА ПЕРИЛНАТА ТЕЧНОСТ
|
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
|
D1: ПРОВЕРКА НА ВХОДА ОТ ПРЕВКЛЮЧВАТЕЛЯ ЗА НИСКО СЪСТОЯНИЕ НА РЕЗЕРВОАРА ЗА ПЕРИЛКА |
|
|
1 Уверете се, че резервоарът на шайбата е пълен с вода. |
|
|
2 Откачете центъра за информация и съобщения - C467. |
|
|
3 Изключете превключвателя за нивото на течността за измиване на предното стъкло - C813. |
|
|
4 С помощта на цифров мултицет измерете съпротивлението между щифт 1 C467 на центъра за информация и съобщения, верига 91S-GC8 (черен/оранжев) от страната на окабеляването и щифт 1 C813 на шайбата превключвател за нивото на течността, отстрани на окабеляването. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
МОНТИРАЙТЕ нов превключвател за нивото на течността за измиване. ПРОВЕРЕТЕ дали системата работи правилно. |
|
|
→ Не |
|
|
РЕМОНТирайте електрическата верига 91S-GC8 (черно/оранжево). ПРОВЕРЕТЕ дали системата работи правилно. |
|
ТОЧЕН ТЕСТ E: ФУНКЦИЯТА ЗА СРЕДНА СКОРОСТ НЕ РАБОТИ
|
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
|
E1: ПРОВЕРКА 8-GE21 ВЕРИГА (БЯЛО) ЗА ОТВОРЕНА |
|
|
1 Откачете центъра за информация и съобщения - C467. |
|
|
2 Изключете модула за управление на задвижването (PCM) - C415. |
|
|

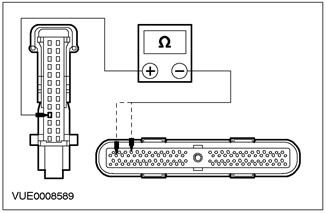

3 С помощта на DMM измерете съпротивлението между C467 щифт 4 на центъра за информация и съобщения, верига 8-GE21 (бял), страната на окабеляването и C415 щифт 28 на модула за управление на задвижването (PCM), (бензинови двигатели) / щифт 94 (дизелови двигатели) на електрическа верига 8-RE22 (бял/зелен) от страната на окабеляването. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
ВИЖТЕ FDS 2000. |
|
|
→ Не |
|
|
РЕМОНТирайте веригата 8-GE21 (бяло) или 8-RE22 (бяло/зелено). ПРОВЕРЕТЕ дали системата работи правилно. |
|
ТОЧЕН ТЕСТ F: МОМЕНТАЛНАТА КОНСУМАЦИЯ НА ГОРИВО НЕ РАБОТИ
|
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
|
F1: ПРОВЕРКА НА ВЕРИГА 8-GH9 (БЯЛ/СИН) ЗА ОТВОРЕНО |
|
|
1 Откачете центъра за информация и съобщения - C467. |
|
|
2 Изключете модула за управление на задвижването (PCM) - C415. |
|
|

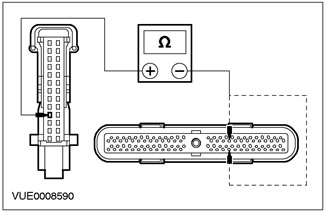

3 С помощта на DMM измерете съпротивлението между щифт 14 C467 на Центъра за информация и съобщения, верига 8-GH9 (бяло/синьо), страната на окабеляването и щифт 43 C415 на контролния модул на силовото предаване (PCM), (бензинови двигатели) / щифт 95 (дизелови двигатели), електрическа верига 8-GH9 (бяло/синьо) от страната на окабеляването. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
ВИЖТЕ FDS 2000. |
|
|
→ Не |
|
|
РЕМОНТ верига 8-GH9 (бяло/синьо). ПРОВЕРЕТЕ дали системата работи правилно. |
|
ТОЧЕН ТЕСТ G: ОСТАВАЩОТО РАЗСТОЯНИЕ ДО ЗАРЕЖДАНЕ НА ГОРИВО НЕ РАБОТИ
|
ЩАТИ |
ПОДРОБНОСТИ/РЕЗУЛТАТИ/ДЕЙСТВИЯ |
|
G1: ПРОВЕРКА ВЕРИГА 7-GE6 (ЖЪЛТА) ЗА ОТВОРЕНА |
|
|
1 Откачете центъра за информация и съобщения - C467. |
|
|
2 Разкачете арматурното табло - C809. |
|
|

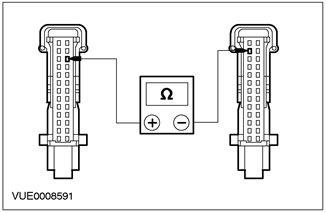

3 С помощта на цифров мултицет измерете съпротивлението между щифт 24 на центъра за информация и съобщения C467, верига 7-GE6 (жълт), страна на окабеляването, и щифт 12 C809 на арматурното табло, верига 7 - GE6 (жълт) от страната на окабеляването. |
|
• Съпротивлението по-малко от 5 ома ли е? |
|
|
→ Да |
|
|
За повече информация вижте раздел 413-01. |
|
|
→ Не |
|
|
РЕМОНТ верига 7-GE6 (жълто). ПРОВЕРЕТЕ дали системата работи правилно. |
|
