Демонтаж и монтаж на окачваща колона

            0

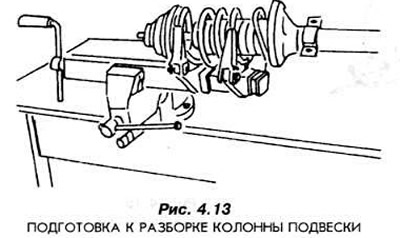

Поставете пружинния компресор MS-1516 в менгеме и го монтирайте, както е показано на фиг. 4.13 колона за окачване с пружина.



Стиснете пружината по такъв начин, че да освободите краищата й. Трябва да обърнете специално внимание на това. така че пружината да е правилно поставена в винтовите куки. Спонтанното освобождаване на пружината от устройството може да доведе до сериозни последствия, до нараняване.

Разхлабете горната гайка на окачването.

Отстранете горната стойка на колоната.

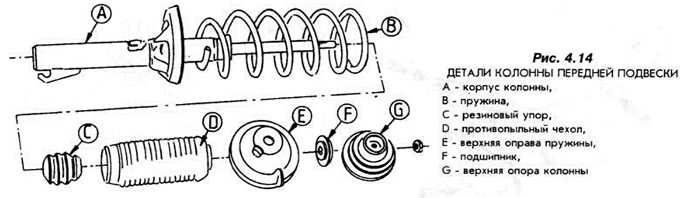

Отстранете пружината и капака за прах. Колоната не трябва да се разглобява допълнително. Детайлите на колоната са показани на фиг. 4.14.



Сглобяване на колона


Поставете колоната в компресираната пружина (пружината се компресира с помощта на инструмент MS-1516). Обърнете внимание на факта, че краищата на пружината са правилно поставени върху шайбите.

Поставете останалите части и затегнете гайките на болтовете.

Поставете горната шайба за чаша, като я държите в правилната монтажна позиция.

Затегнете горната гайка.

Внимателно освободете пружината и отстранете пружинния компресор.
