Стъклоподемници и подгряване на задното стъкло «Орион»

            0

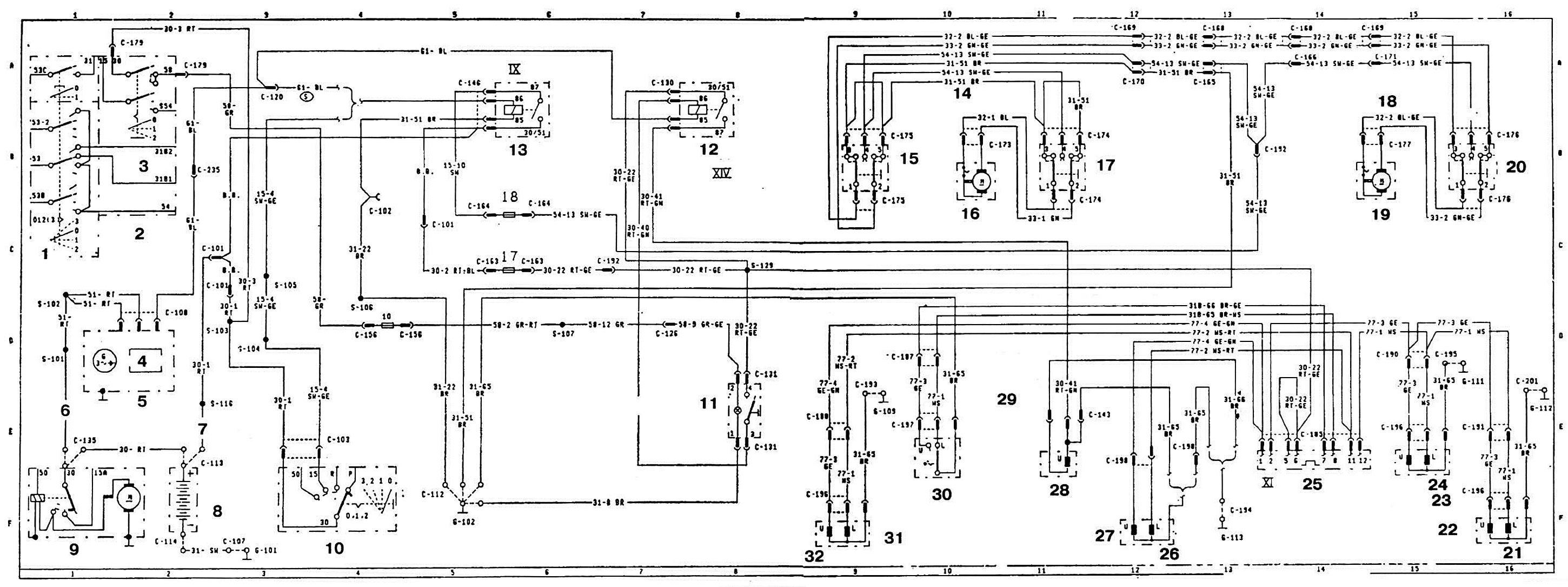

Схема на свързване на системата за електрически стъкла и отопляемото задно стъкло на автомобила Orion.

1 - чистачка; 2 - превключвател за осветление / чистачка; 3 - осветление; 4 - регулатор на напрежението; 5 - генератор; 6 и 7 - стопяема връзка; 8 - 12 V батерия; 9 - стартер; 10 - ключ за запалване; 11 - ключ за отключване на багажника; 12 - реле за отключване на багажника; 13 - реле за електрически стъкла; 14 и 29 - предна лява врата; 15, 17 и 20 - превключвател за електрически прозорци; 16 и 19 - двигател на електрическия прозорец; 18 и 23 - предна дясна врата; 21 - превключвател; 22 - дясна задна врата; 24, 26 и 32 - електромагнитно задвижване за изключване на ключалките на вратите; 25 - XI реле на централното блокиране на брави на вратите; 27 - задна врата; 28 - задвижване за отключване на багажника; 30 ключ за заключване на вратата; 31 - лява задна врата.
